産業用購入者向けの硬度試験報告書に含めるべき内容
産業用購入者向けの硬度試験報告書に含めるべき内容
専門的な硬度試験報告書には、部品情報、材料グレード、ロット番号、試験方法、硬度スケール、試験力、試験場所、試料準備条件、校正記録、硬度値、許容範囲、結果判定、オペレーター情報、検査日、および必要に応じて添付画像を含める必要があります。
部品情報
報告書には、部品名、材質、図面番号、ロット番号、および熱処理条件を記載する必要があります。
試験方法
ロックウェル、ブリネル、ビッカース、マイクロビッカース、ショア、バーコル、またはリープ法のいずれかを明確に記載する必要があります。
校正記録
校正ブロック値、テスターID、検証結果、および検査日はトレーサビリティをサポートします。
最終判決
報告書には、検査対象となったバッチが合格したか、不合格だったか、再検査が必要かを明確に示す必要がある。
産業用購買担当者にとって硬度試験報告書が重要な理由
産業界の購買担当者は、硬度値だけを必要としているわけではありません。測定値が正しく測定されたか、適切な方法が用いられたか、試験箇所が図面と一致しているか、試験装置が検証済みであるか、そして結果が合意された許容範囲を満たしているかを知る必要があるのです。
これは、熱処理部品、歯車、シャフト、ベアリング、締結部品、鋳造品、鍛造品、溶接部品、アルミニウム合金および銅合金部品、工具鋼、金型部品、コーティング、精密機械加工部品にとって特に重要です。硬度値自体は正しく見えても、報告内容が不十分だと顧客の疑念を招く可能性があります。
完全な硬度試験報告書は、サプライヤーが出荷前に品質を証明し、紛争を減らし、顧客監査をサポートし、長期的な信頼関係を構築するのに役立ちます。産業用バイヤーに製品を販売する工場にとって、報告書の品質は、バイヤーが製品を受け入れるか、再試験を要求するかに直接影響します。
1. 基本部品およびバッチ情報
報告書にはまず、試験対象を明記する必要があります。部品やロットに関する情報が明確でないと、硬度測定結果を実際の出荷品、製造ロット、材料ロット、または顧客注文と関連付けることができません。これは、顧客による審査時に報告書が却下される一般的な理由の一つです。
工業分野の購入者向けには、報告書には部品名、図面番号、材質等級、ロット番号、ヒート番号、発注書番号、供給業者名、および必要に応じて検査日を記載する必要があります。部品が熱処理または表面処理されている場合は、その処理条件も記載する必要があります。
| 報告項目 | なぜそれが重要なのか | 例 |
|---|---|---|
| 部品名と図面番号 | リンク先は正しい商品です | ギアシャフト、ベアリングリング、金型インサート、ファスナー、溶接ブラケット |
| 材料グレード | 正しい材料がテストされたことを確認します | 4140鋼、H13、D2、アルミニウム合金、真鍮、青銅 |
| バッチ番号またはヒート番号 | 出荷時または監査時のトレーサビリティをサポートします | 加熱番号、ロット番号、炉バッチ、製造順序 |
| プロセス条件 | 硬度が検証される理由を説明します | 焼入れ、焼き戻し、浸炭、窒化、溶接、コーティング |
2. 試験方法、スケール、力および規格
硬度試験報告書には、試験方法とスケールを明確に記載する必要があります。ロックウェルHRC、ロックウェルHRB、ブリネルHBW、ビッカースHV、マイクロビッカース、ショア、バーコル、リーブの値は、顧客の承認なしに互換性があるとは言えません。報告書に「硬度合格」とだけ記載されている場合、購入者は正しい方法が使用されたかどうかを確認できません。
ビッカース硬度試験、マイクロビッカース硬度試験、ブリネル硬度試験については、試験荷重または試験条件を記載する必要があります。例えば、マイクロビッカース硬度試験の報告書には、使用した荷重を記載する必要があります。ブリネル硬度試験の報告書には、該当する場合、ボールの直径と試験荷重を記載する必要があります。顧客が要求する規格がある場合は、それも記載する必要があります。
このセクションには以下を含める必要があります。
試験方法：ロックウェル、ブリネル、ビッカース、マイクロビッカース、ショア、バーコル、またはリープ。
硬度スケール：HRC、HRB、HBW、HV、Micro HV、ショアA/D、バーコル、またはその他。
該当する場合は、試験力または荷重を試験してください。
必要に応じてインデントタイプを指定します。
試験規格または顧客仕様。
硬度換算が用いられたかどうか、また、それが購入者に受け入れられたかどうか。
3．試験場所および試料調製条件
硬度値は部位によって変化する可能性があります。歯車の歯面、シャフトトラック、ベアリング軌道、溶接熱影響部、コア部分、コーティング層、鋳造本体、金型インサート表面など、それぞれ硬度が異なる場合があります。したがって、報告書には試験を実施した場所を明確に記載する必要があります。
試験前に試料を切断、マウント、研磨、鏡面仕上げ、またはエッチングした場合は、報告書に試料の準備条件を記載する必要があります。これは、マイクロビッカース硬度試験、浸炭深さ分析、溶接断面、コーティング硬度、および金属組織学的試料において特に重要です。
| テスト場所 | なぜそれが重要なのか | レポート例 |
|---|---|---|
| 歯車の歯面 | 耐摩耗性機能領域を確認 | 歯面硬度、HRC 59.8 |
| 中心エリア | 強靭性と内部サポートを確認 | コアセクション、HV 330 |
| 溶接金属／熱影響部／母材 | 溶接部の硬度分布を確認する | 溶接中心、熱影響部、母材経路 |
| コーティングまたは硬化層 | 表面処理またはケースの深さをチェックします | 表面から中心部までの微小高電圧プロファイル |
4. 校正検証および機器情報
産業界の購買担当者は、検査前に試験機の検証が行われたかどうかを知りたい場合が多い。硬度値の信頼性は、校正ブロック情報、検証結果、試験機ID、圧子状態、検査日などの情報が記載された報告書によって高まる。
校正ブロックは、試験方法、スケール、および使用硬度範囲に適合している必要があります。例えば、HRC試験は適切なHRCブロックで検証する必要があります。ブリネル試験にはHBWブロックを使用する必要があります。ビッカース試験またはマイクロビッカース試験には、HVブロックまたはマイクロHVブロックを使用する必要があります。
| 校正項目 | なぜそれが重要なのか | 何を記録すべきか |
|---|---|---|
| 校正ブロック | 検査前にテスターの精度を確認する | ブロック値、スケール、シリアル番号、証明書ステータス |
| 検証結果 | テスターが許容範囲内であったかどうかを示します。 | 測定値、許容誤差、合否判定結果 |
| テスターとインデンター | 機器のトレーサビリティをサポートします | 試験機モデル、機械ID、圧子タイプ、検査ステータス |
| オペレーターと日付 | 監査および紛争審査をサポートする | オペレーター名、検査日、報告書番号 |
5．硬度値、許容範囲、最終判定
報告書には硬度値だけでなく、許容範囲と最終判定も記載する必要があります。産業界の購買担当者は、各試験項目が合格、不合格、または再試験が必要かどうかを確認する必要があります。
バッチ検査の場合、報告書には、サンプル数量、サンプルあたりの検査ポイント、最小値、最大値、平均値、および該当する場合は異常値を含める必要があります。いずれかの値が基準値に近い場合は、再検査を実施したかどうかを報告書に記載する必要があります。
結果セクションには以下を含める必要があります。
各試験点における硬度値。
必要な許容範囲。
合格、不合格、保留、または再試験の判断。
必要に応じて、最小値、最大値、平均値を表示します。
サンプリング量とバッチサイズ。
異常結果処理記録。
検査官の承認または品質管理部門による出荷決定。
6. 高度なレポートのための画像、曲線、および補足データ
単純なロックウェル硬度試験であれば、数値による報告書で十分な場合もあります。しかし、ビッカース硬度、マイクロビッカース硬度、ブリネル硬度、コーティング硬度、溶接硬度、浸炭深さ試験などでは、画像や曲線を用いることで報告書の信頼性を大幅に高めることができます。

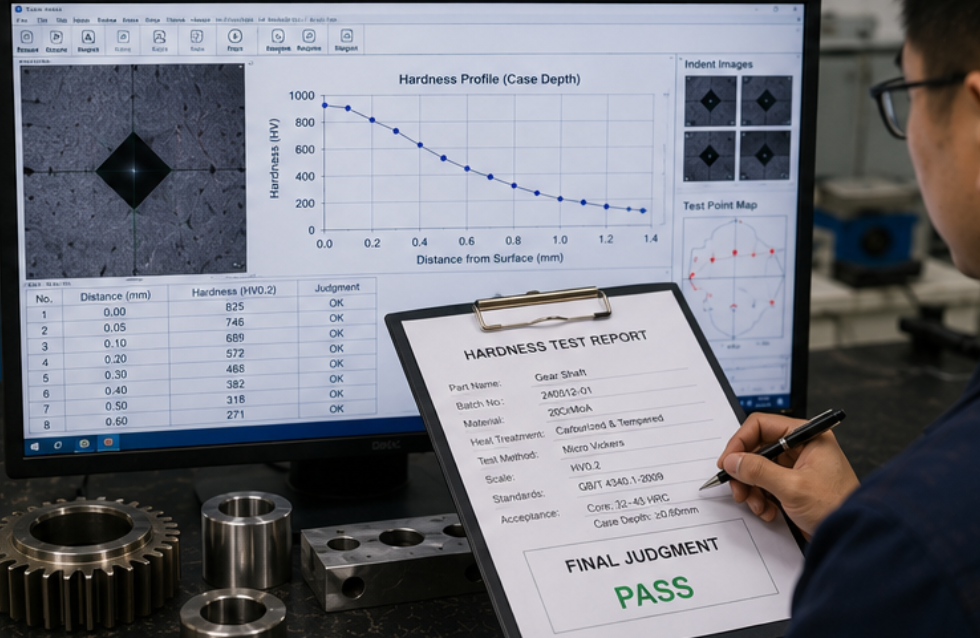

自動画像硬度試験システムは、圧痕画像、試験点座標、硬度プロファイル曲線、ブリネル圧痕画像、およびPDFまたはExcel形式のレポートを保存できます。これらの記録は、顧客監査、技術的な紛争、および長期的な品質改善に役立ちます。
| 高度なデータ | 以下のような場合に役立ちます | 報告するメリット |
|---|---|---|
| インデント画像 | ビッカース硬度、マイクロビッカース硬度、ブリネル硬度試験 | 測定品質の視覚的な証明を提供する |
| 硬度プロファイル曲線 | 浸炭層、窒化層 | 表面から中心部にかけての硬度変化を示す |
| テストポイントマップ | 溶接、ギア、コーティング、精密部品 | 値が測定された場所を正確に示します |
| エクスポートされたPDF/Excelデータ | 顧客監査およびバッチ記録 | 一貫性が向上し、手作業によるミスが減少します。 |
硬度試験報告書購入者向けチェックリスト
産業界の購買担当者は、サプライヤーの硬度試験報告書を確認する際に、以下のチェックリストを活用できます。完全な報告書であれば、検査結果の追跡、検証、承認が容易になります。
部品名、図面番号、材質等級、およびロット番号。
熱処理、表面処理、溶接、またはコーティングの状態。
試験方法、硬度スケール、試験力、および規格。
試験実施場所および試料調製条件。
校正ブロック値、検証結果、機械ID、および圧子情報。
各試験点における硬度値。
合格範囲と最終的な合否判定。
サンプリング量および該当する場合は再検査記録。
検査実施者、検査日、承認状況、および報告書番号。
必要に応じて、圧痕画像、試験点マップ、硬度プロファイル曲線、またはエクスポートされたデータを提供します。
結論：優れた報告書は、数字だけでなくプロセスを証明するものである
専門的な硬度試験報告書は、単一の硬度値を示すだけでなく、それ以上のことを証明するものでなければなりません。試験対象、試験場所、試験方法、試験担当者の資格の有無、得られた結果、そして試験ロットが規定の許容範囲を満たしているかどうかを示す必要があります。
産業分野の購買担当者にとって、このレベルの詳細情報は、検査に関する紛争、顧客による拒否、再検査、そして品質責任の所在の不明確さを軽減するのに役立ちます。サプライヤーにとっては、明確なレポートによって信頼が高まり、要求の厳しい顧客からリピート注文を獲得しやすくなります。
工場でより精度の高い硬度試験レポートが必要な場合は、デジタル硬度計、自動画像計測装置、校正ブロック、レポート作成ソフトウェア、サンプル調製装置、そしてより包括的な品質管理ワークフローなどを導入することが解決策となる可能性があります。
よくある質問
工業分野の購入者にとって、硬度値だけで十分な情報と言えるだろうか？
通常はそうではありません。購入者は、結果を検証するために、方法、尺度、試験場所、校正記録、許容範囲、および最終判定を必要とすることがよくあります。
校正記録は報告書に含めるべきでしょうか？
はい。校正記録によると、硬度計は検査前に検証されており、トレーサビリティを裏付けています。
インデント画像はどのような場合に必要になりますか？
圧痕画像は、ビッカース硬度、マイクロビッカース硬度、ブリネル硬度、浸炭深さ、溶接硬度、コーティング硬度、および顧客監査レポートに役立ちます。
硬度試験報告書のトレーサビリティを確保するには何が必要ですか？
トレーサビリティは、部品ID、バッチ番号、材料グレード、機械ID、校正記録、オペレーター、試験日、試験場所、およびレポート番号から得られます。
