アルミニウムおよび銅合金部品の硬度試験（ロックウェル・ブリネル硬度またはビッカース硬度）
アルミニウムおよび銅合金部品の硬度試験：ロックウェル、ブリネル、またはビッカース
アルミニウム合金および銅合金部品の硬度試験には、材料グレード、焼き戻し状態、試料の厚さ、表面仕上げ、部品サイズ、試験規格、および報告要件に基づいて、適切な硬度試験方法が必要です。ロックウェル硬度、ブリネル硬度、ビッカース硬度はいずれも使用できますが、それぞれ異なる検査シナリオに適しています。
アルミニウム合金
押出成形品、鋳造品、鍛造品、板材、厚板、機械加工されたアルミニウム部品を、適切なスケールで検査する。
銅合金
真鍮、青銅、銅板、コネクタ部品、ブッシング、精密部品を検査する。
方法の選択
ロックウェル硬度、ブリネル硬度、ビッカース硬度は、試料と規格に応じて選択する必要がある。
品質管理レポート
材料の等級、焼き戻し処理、試験方法、硬度値、校正、およびバッチデータを記録する。
アルミニウム合金および銅合金の硬度試験に方法選択が必要な理由
アルミニウム合金と銅合金は、自動車部品、電子コネクタ、ヒートシンク、電気部品、精密機械加工、航空宇宙関連部品、バルブ、ブッシング、端子、ハードウェア、産業機器など、幅広い用途で使用されています。これらの合金の硬度は、焼き戻し状態、材料グレード、成形プロセス、熱処理、冷間加工、そして最終的な性能に大きく左右されます。
硬化鋼とは異なり、アルミニウム合金や銅合金は通常軟らかく、試料の厚さ、表面状態、圧痕の大きさ、裏打ち材の影響に敏感です。硬度測定方法や試験力の選択を誤ると、結果が実際の材料状態を反映しない可能性があります。これは、顧客との紛争、材料の誤受入、または不安定なプロセス制御につながる可能性があります。
実用的な硬度試験方法は、実際のサンプルに基づいて選択する必要があります。購入者は、ロックウェル、ブリネル、またはビッカース硬度計を選択する前に、鋳造アルミニウム、アルミニウム押出材、アルミニウム板、銅合金帯、真鍮部品、青銅ブッシュ、メッキ銅合金部品、または精密機械加工部品のいずれを試験対象としているのかを確認する必要があります。

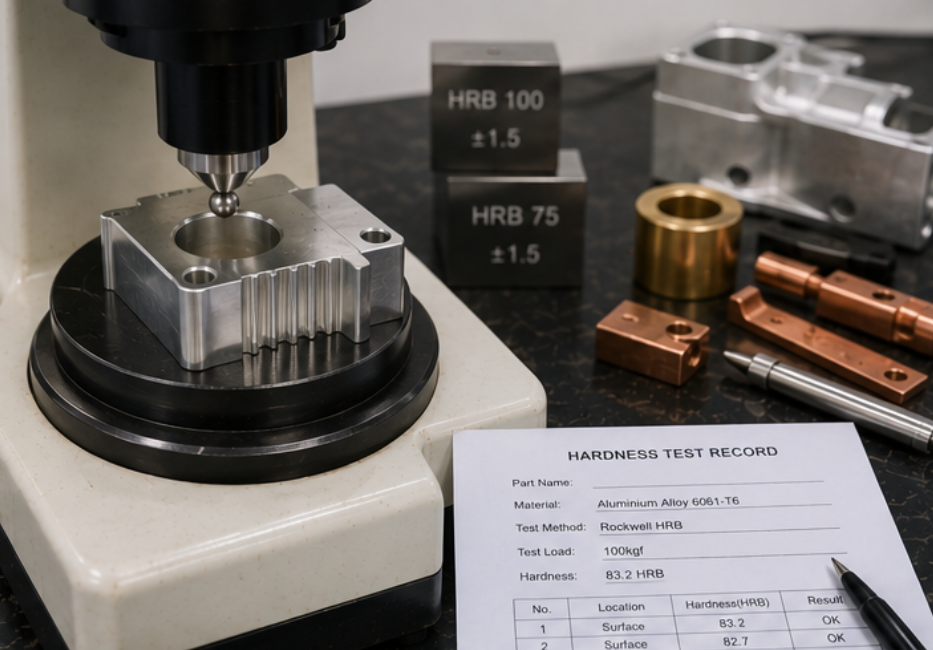

1. ロックウェル硬度試験はいつ実施すべきか
ロックウェル硬度試験は、適切なスケールを選択すれば、アルミニウム合金や銅合金部品の迅速な日常検査に役立ちます。直接測定値が得られ、作業者にとって比較的使いやすいため、生産品質管理に適しています。
ただし、ロックウェル硬度試験は、材料の硬度と試料の厚さに合わせて慎重に行う必要があります。軟らかい非鉄金属の場合、購入者はHRB、HRF、殿下、表面ロックウェル硬度、またはその他の適切なスケールが必要かどうかを確認する必要があります。試料が薄すぎたり、小さすぎたり、湾曲していたり、支持が不十分だったりすると、ロックウェル硬度の測定値が不安定になる可能性があります。
| ロックウェルは次のような場合に役立ちます | 主な利点 | 購入者チェックポイント |
|---|---|---|
| アルミニウム加工部品 | 迅速な生産検査 | 適切なロックウェルスケールと部品の厚さを確認してください。 |
| 真鍮または青銅製の部品 | 簡単なバッチ比較 | 適切なボール圧子と校正ブロックを使用してください |
| 厚みのある非鉄金属部品 | 簡単な操作と直接読み取り | 試料を載せる際に、試料が動いたり変形したりしないようにしてください。 |
| 入荷資材の検査 | 迅速なスクリーニングに役立ちます | 最終承認のために使用前に顧客基準と比較してください。 |

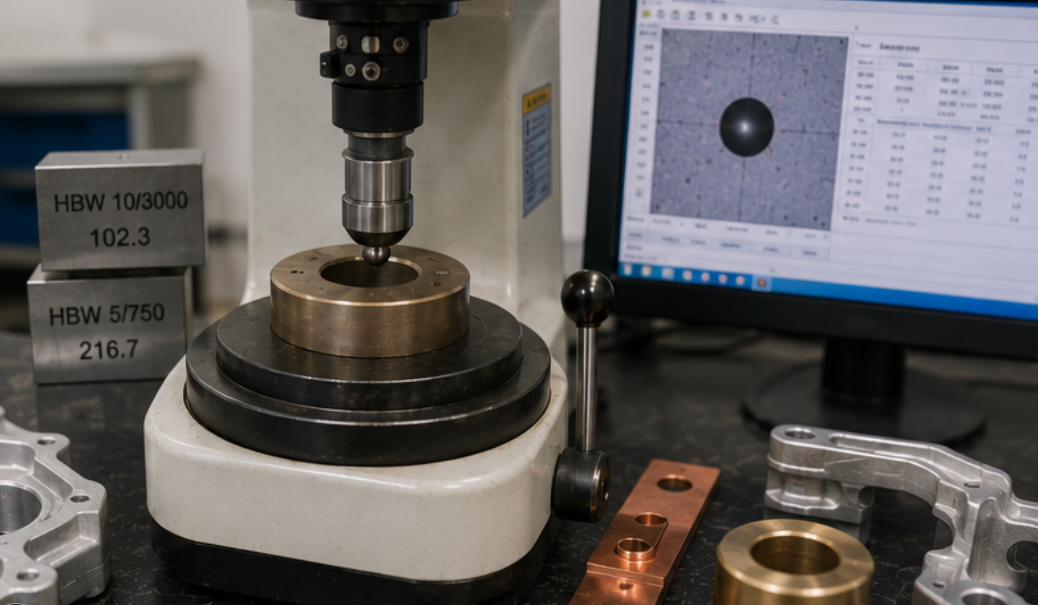

2. ブリネル硬度試験はいつ使用すべきか
ブリネル硬さ試験は、アルミニウム合金や銅合金の鋳造品、鍛造品、大型部品、および組織が均一でない材料の試験にしばしば有効です。大きな圧痕を用いることで、より代表的な平均硬さ値を得ることができ、特に局所的な組織構造や表面のばらつきが小さな圧痕を用いた試験方法に影響を与える場合に有効です。
アルミニウム鋳物、銅合金鋳物、青銅ブッシュ、大型真鍮部品、鍛造非鉄金属部品の場合、ブリネル硬さ試験は、非常に小さな圧痕法よりも適している場合があります。購入者は、ボールの直径、試験力、サンプルサイズ、表面処理、および手動またはデジタルによる圧痕測定が必要かどうかを確認する必要があります。
ブリネル硬度試験を選択する前に、以下を確認してください。
その部品が鋳造品、鍛造品、棒材、板材、または機械加工部品のいずれであっても。
材質：アルミニウム合金、真鍮、青銅、銅合金、またはその他の非鉄金属。
予想される硬度範囲と必要なHBW条件。
ボールの直径と試験力の要件。
試験面が粗面、機械加工面、研磨面、またはコーティング面であるか。
デジタルによる圧痕測定とレポートのエクスポートが必要かどうか。

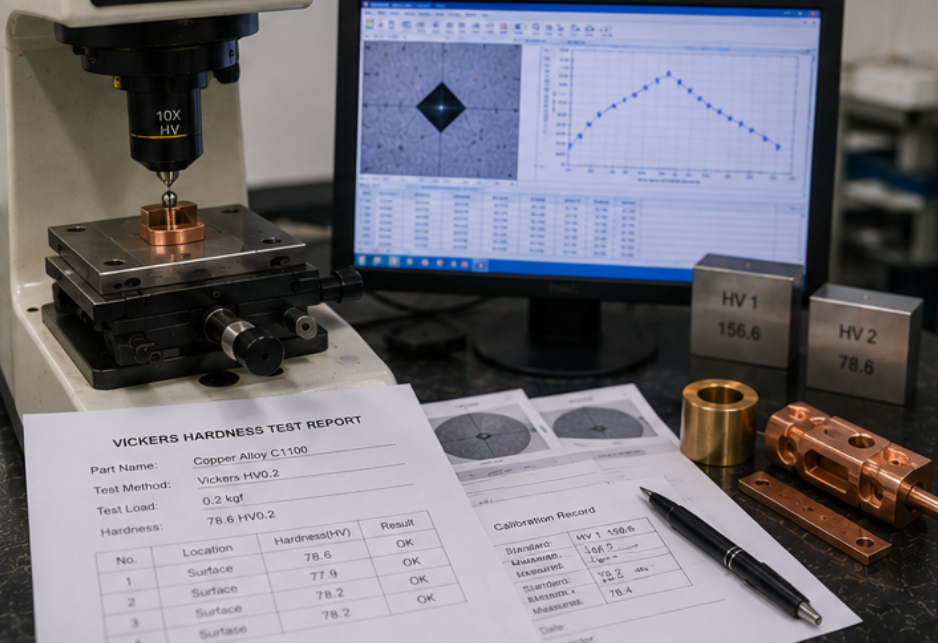

3. ビッカース硬度試験を使用するタイミング
ビッカース硬度試験は、品質管理ラボにおいて、より精密な測定、より小さな試験領域、研磨されたサンプル、薄肉部品、または異なる領域間の比較が必要な場合に役立ちます。アルミニウム合金や銅合金の板材、帯材、小型精密部品、溶接部、表面処理された部品、および加工済みの断面に適用できます。
マイクロビッカース試験は、薄膜、めっき銅合金部品、コネクタ材料、電子接点材料、コーティング、拡散層、またはロックウェルやブリネルの圧痕が大きすぎる小さな試験領域に対して必要となる場合があります。ビッカース測定は明確な圧痕対角線に依存するため、試料表面を適切に準備する必要があります。
| ビッカース/マイクロビッカースアプリケーション | なぜそれが適しているのか | 重要な要件 |
|---|---|---|
| アルミニウム板または薄板 | 凹みを小さくすることで厚みの問題を軽減できます | 適切な荷重を選択し、表面を適切に準備する |
| 銅合金ストリップおよびコネクタ材料 | 小型テストエリアや精密部品に適しています | 適切な治具、低負荷、および光学測定を使用してください。 |
| メッキまたはコーティングされた非鉄金属部品 | 表面層または断面を検査できます | 対照試料の調製と基質の影響 |
| 溶接されたアルミニウムまたは銅合金のサンプル | 溶接金属、熱影響部、母材を比較する | 断面を準備し、試験経路を計画する |

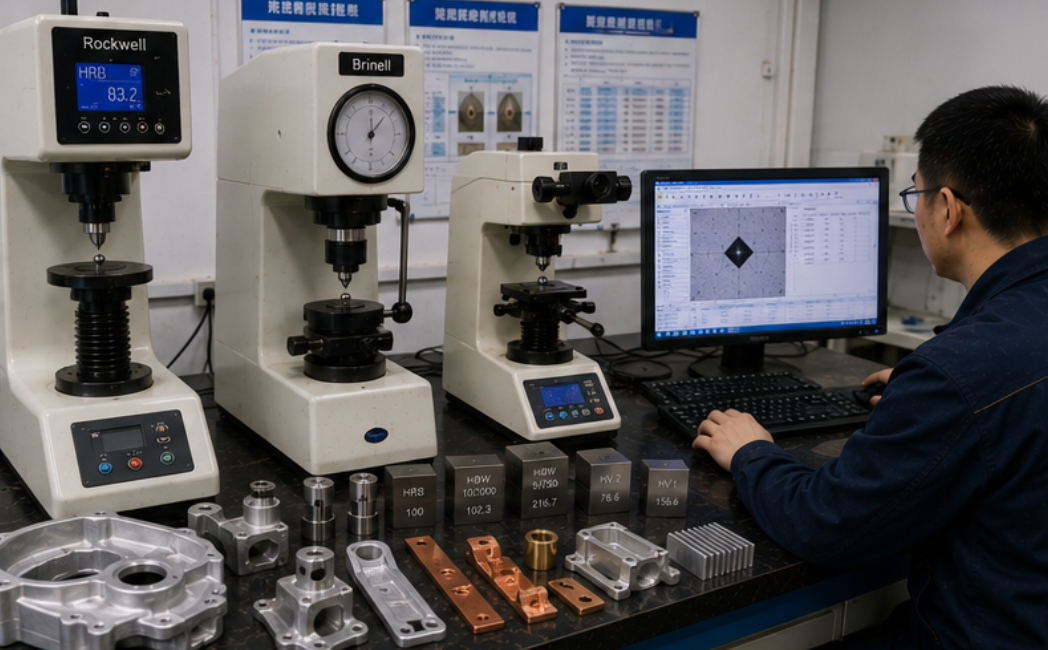

4. 機器を購入する前に、ロックウェル、ブリネル、ビッカースの硬度を比較してください。
アルミニウム合金および銅合金部品すべてに最適な硬度試験方法は一つとして存在しません。ロックウェル硬度は通常、日常的な検査にはより迅速です。ブリネル硬度は、大型の鋳造品や鍛造品に適しています。ビッカース硬度またはマイクロビッカース硬度は、小さな領域、薄い部品、精密なサンプル、および断面分析に適しています。
購入者は、価格や機械の外観だけで機器を選ぶべきではありません。適切な選択は、実際のサンプル、必要な規格、想定される硬度範囲、サンプルの厚さ、表面仕上げ、およびレポートの必要性によって決まります。
| 方法 | 最適な用途 | 主な制限事項 |
|---|---|---|
| ロックウェル | 適切なアルミニウムおよび銅合金部品の迅速な定期検査 | 適切な縮尺、厚み、そして安定した支持が必要です。 |
| ブリネル | 鋳造品、鍛造品、大型非鉄金属部品 | 凹みが大きく、測定に時間がかかる場合があります |
| ビッカース | 精密測定、薄片、研磨サンプル、小領域 | 表面の透明度と光学測定が必要 |
| マイクロビッカース | コーティング、めっき部品、薄膜、コネクタ材料、小型精密部品 | 慎重なサンプル調製と適切な低負荷が必要です |
5. サンプルの表面、厚さ、および支持条件を制御する
アルミニウム合金や銅合金の部品は、軟らかく、薄く、湾曲していたり、メッキされていたり、変形しやすい場合があります。安定した結果を得るためには、試験面と支持方法が重要です。鋳造面が粗い場合は、研削が必要になることがあります。薄い板材の場合は、荷重を低くするか、ビッカース硬度試験を行う必要があるかもしれません。丸棒や丸管の場合は、V型アンビルや特注の治具が必要になる場合があります。
精密な銅合金ストリップ、めっきされたコネクタ材料、および小型アルミニウム部品の場合、試料の準備と治具の設計は特に重要です。試料が曲がったり、動いたり、裏打ち材の影響を受けたりすると、結果の信頼性が低下する可能性があります。
テストを行う前に、以下を確認してください。
試料の厚さおよび最小厚さ要件。
部品が平らな面、曲面、薄い面、柔らかい面、粗い面、またはコーティングされている面など、どのような形状であっても構いません。
試験対象の表面を洗浄、研磨、または艶出しする必要があるかどうか。
平型金床、V型金床、支持ブロック、または特注治具が必要な場合でも対応可能です。
部品表面に対して、凹みのサイズが許容範囲内であるかどうか。
顧客が特定の規模や規格を要求するかどうか。
6．校正ブロックと報告書を作成する
校正ブロックは、選択した方法、スケール、および予想される硬度範囲に適合している必要があります。ロックウェル硬度試験の場合は、適切なロックウェルスケールブロックが必要です。ブリネル硬度試験の場合は、HBWブロックが測定範囲に適合している必要があります。ビッカース硬度試験およびマイクロビッカース硬度試験の場合は、HVまたはマイクロHVブロックを使用する必要があります。
完全な報告書には、材料の等級、焼き戻し状態、試験方法、硬度スケール、該当する場合は試験力、試験場所、硬度値、校正記録、担当者、および検査日を含める必要があります。ビッカース硬度試験またはマイクロビッカース硬度試験の場合、圧痕画像とエクスポートされた報告書は、顧客の信頼を高めるのに役立ちます。
有益な報告書には以下の内容が含まれるべきである。
材料の種類、グレード、焼き戻し状態、およびロット番号。
試験方法、スケール、力、および規格。
試験場所と路面状況。
硬度値と許容範囲。
校正ブロック値および検証記録。
必要に応じて、サンプルの厚さや治具に関する注記を記載してください。
オペレーター、日付、テスターID、およびレポート番号。
必要に応じて、インデント画像またはデータのエクスポートを行います。
アルミニウムまたは銅合金部品の硬度試験機を選ぶ前に考慮すべき重要な質問
見積もりを依頼する前に、購入者は実際のサンプルと試験情報を提供する必要があります。これにより、サプライヤーは適切な硬度計、スケール、圧子、校正ブロック、治具、およびレポート機能を推奨することができます。
試験対象となる材料は、アルミニウム合金、真鍮、青銅、銅合金、またはメッキ銅合金のどれですか？
材料の等級と焼き戻し状態は何ですか？
サンプルは鋳造品、鍛造品、押出成形品、板材、帯材、管材、棒材、または機械加工部品ですか？
図面または顧客規格で要求されている硬度測定方法またはスケールは何ですか？
予想される硬度範囲はどのくらいですか？
サンプルのサイズ、厚さ、形状、重量はどれくらいですか？
試験面は、粗面、機械加工面、研磨面、メッキ面、コーティング面、または曲面ですか？
1バッチあたり、いくつのサンプルと検査ポイントが検査されますか？
手動読み取り、デジタル測定、それとも自動画像測定が必要ですか？
顧客はPDFレポート、インデント画像、校正記録、またはExcelデータを必要としますか？
結論：材料、形状、規格に基づいて方法を選択する
アルミニウムおよび銅合金部品の硬度試験は、実際の検査条件に応じて選択する必要があります。ロックウェル硬度試験は、適切なスケールと試料支持具が利用できる場合、迅速なルーチン検査に有効です。ブリネル硬度試験は、より代表的な圧痕が必要な大型の鋳造品、鍛造品、および非鉄金属部品に適しています。ビッカース硬度試験およびマイクロビッカース硬度試験は、小さな領域、薄肉部、精密部品、コーティング、およびめっき材に適しています。
購入者は、機器を発注する前に、材料のグレード、焼き戻し状態、サンプルサイズ、厚さ、表面状態、硬度範囲、試験規格、および報告要件を準備する必要があります。適切な構成には、適切な試験機、圧子、校正ブロック、治具、およびデータ報告ツールが含まれている必要があります。
貴社の工場で、アルミニウム合金部品、銅合金部品、真鍮製品、青銅製ブッシング、メッキ銅板、または精密非鉄金属部品の検査を行っている場合、包括的な硬度試験ソリューションは、受入検査、工程管理、および最終的な顧客承認の向上に役立ちます。
よくある質問
アルミニウム合金部品の硬度測定には、どの方法が最適でしょうか？
試料の種類によって異なります。ロックウェル硬度計は迅速な日常検査に、ブリネル硬度計は鋳造品や大型部品に、ビッカース硬度計は薄肉試料や精密試料に適しています。
ブリネル硬度は銅合金部品の測定に適していますか？
はい。ブリネル硬さ試験は、青銅、真鍮、銅合金の鋳物、ブッシング、および大型の非鉄金属部品によく用いられます。
購入者はどのような場合にマイクロビッカース試験を選択すべきでしょうか？
マイクロビッカース硬度試験は、薄板、めっき銅合金ストリップ、コネクタ材料、コーティング、および小型精密部品の試験に有効です。
試料の厚さが重要なのはなぜですか？
試料が選択した荷重または方法に対して薄すぎる場合、裏打ち面が圧痕に影響を与え、信頼性の低い結果が生じる可能性があります。
アルミニウム合金または銅合金部品の硬度試験ソリューションが必要ですか？
材料のグレード、焼き戻し状態、サンプルサイズ、厚さ、試験規格、想定される硬度範囲、表面状態、およびレポートの要件をお知らせください。ロックウェル、ブリネル、ビッカース、マイクロビッカース硬度計、校正ブロック、治具、および包括的な品質管理ソリューションなど、最適なものをご提案いたします。
