熱処理品質管理における手直し作業を削減するための、より優れた硬度試験ワークフローの方法
熱処理品質管理における手直し作業を削減するための、より優れた硬度試験ワークフローの方法
熱処理品質管理における手直し作業は、硬度測定結果の不安定性、試験箇所の誤り、浸炭深さ検査の不備、サンプル準備の不備、校正記録の欠落、検査の遅延などが原因で発生することが多い。硬度試験のワークフローを改善することで、工場は問題を早期に発見し、不良品の発生を減らし、熱処理のばらつきを管理し、出荷前に明確な報告書を作成できるようになる。
早期発見
大規模な熱処理を行う前に、入荷した材料と試作バッチを検査してください。
安定版テスト
ばらつきを低減するために、適切な方法、校正ブロック、治具、および試料調製法を使用してください。
ケース深度管理
マイクロビッカース硬度計は、浸炭層、窒化層、および高周波焼入れ層を検証するのに役立ちます。
レポートのトレーサビリティ
明確な記録は、顧客との紛争を減らし、バッチリリースの決定を支援するのに役立ちます。
熱処理品質管理において再加工が発生する理由
熱処理の再加工は、時間、エネルギー、労力、生産能力が既に消費された後に発生することが多いため、費用がかさみます。硬度結果が要求範囲を満たさない場合、バッチごとに再焼入れ、再焼き戻し、再検査、選別、あるいは廃棄が必要になることもあります。歯車、シャフト、ベアリング、ファスナー、金型、工具、鋳物、鍛造品、自動車部品などの場合、これは納期遅延や顧客からの苦情につながる可能性があります。
多くの再加工問題は、単一の機械故障が原因ではありません。多くの場合、品質管理ワークフローの不備に起因します。例えば、入荷材料の検査が行われていない、検査箇所が不明確である、校正が検証されていない、サンプル支持が不安定である、ケースの深さが測定されていない、最終報告書が不完全である、といったケースが挙げられます。問題が発見されるのが遅すぎると、コストははるかに高くなります。
硬度試験のワークフローを改善することで、工場は材料や熱処理の異常なばらつきを早期に特定できるようになります。また、再現性が向上し、作業者間の意見の食い違いが減り、追跡可能な硬度記録によって顧客の承認も容易になります。
1. 入荷材料の硬度検証から始める
入荷した材料の状態が適切でない場合、熱処理前に再加工を開始することができます。鋼棒、鍛造品、鋳造品、予備硬化材、半製品などは、想定される状態と一致しない硬度で入荷する場合があります。これを早期に発見しないと、熱処理工程で不安定な、あるいは予期せぬ最終結果が生じる可能性があります。

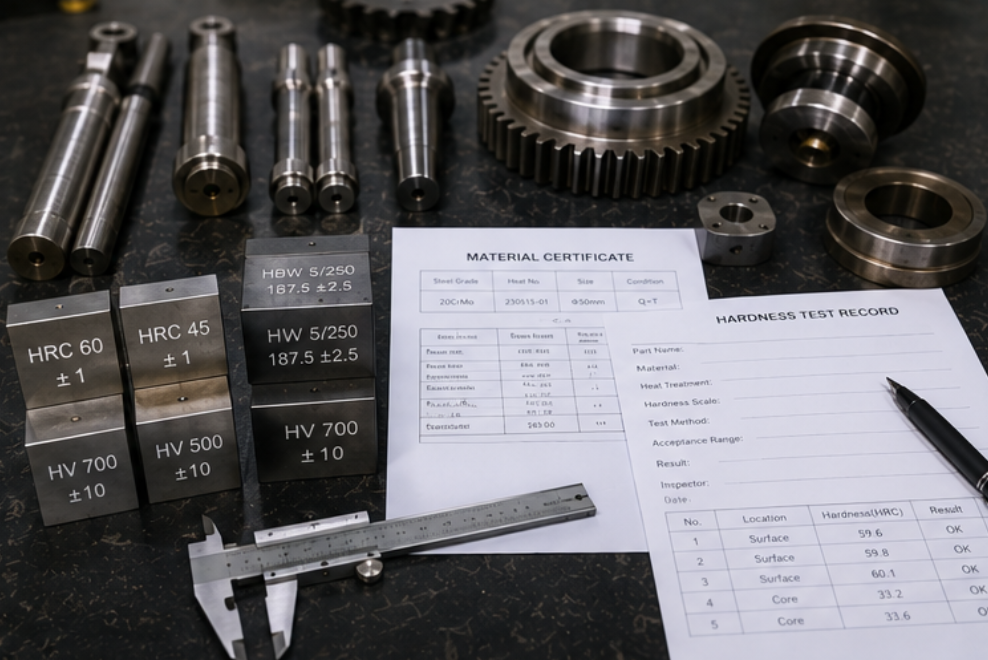

入荷時の硬度検査は、材料が機械加工、成形、または熱処理の準備ができているかどうかを確認するのに役立ちます。リスクの高い部品については、品質管理チームは、材料を生産に投入する前に、材料証明書、ロット番号、供給元ロット、表面状態、および硬度値を確認する必要があります。
| 検査段階 | チェックすべき事項 | 手戻りを減らす仕組み |
|---|---|---|
| 入荷物 | 材質等級、熱価、証明書、硬度範囲 | 熱処理工程に不適切な材料が持ち込まれるのを防ぎます。 |
| 予備硬化材 | 加工前のHRC/HBW/HV値 | 硬度が不適切な部品の機械加工や仕上げを避ける |
| 鍛造品および鋳造品 | 代表的なブリネル硬度とバッチの一貫性 | 処理を進める前に、異常な仕入先バッチを検出します。 |
| 試供品 | 試験的な熱処理後の硬度反応 | 全バッチを処理する前にプロセスを調整するのに役立ちます |
2. 正しい硬度測定方法と試験場所を定義する
硬度値を測定した際に、測定箇所や測定方法が適切でない場合、再加工が必要になることがよくあります。熱処理された部品は、表面、中心部、歯面、軸軌道、ベアリング軌道、溶接部、断面など、場所によって硬度が異なる場合があります。測定しやすい箇所だけをテストしても、機能領域が基準を満たしているとは限りません。
バッチ検査の前に、品質管理チームは、検査方法、規模、試験力、検査場所、サンプリング量、および許容範囲を定義する必要があります。これは、図面、顧客規格、熱処理要件、または社内プロセス管理計画に基づいて決定する必要があります。
明確な硬度検査計画では、以下の事項を定義する必要があります。
必要な測定方法：ロックウェル硬度、ブリネル硬度、ビッカース硬度、またはマイクロビッカース硬度。
必要なスケール：HRC、HRB、HBW、HV、Micro HV、またはその他。
部品上の正確なテスト位置。
表面硬度、芯部硬度、または浸炭深さの要件。
サンプリング量および再検査に関する規則。
許容範囲とロットリリース判定。
3. バッチテストの前に硬度計を検証する

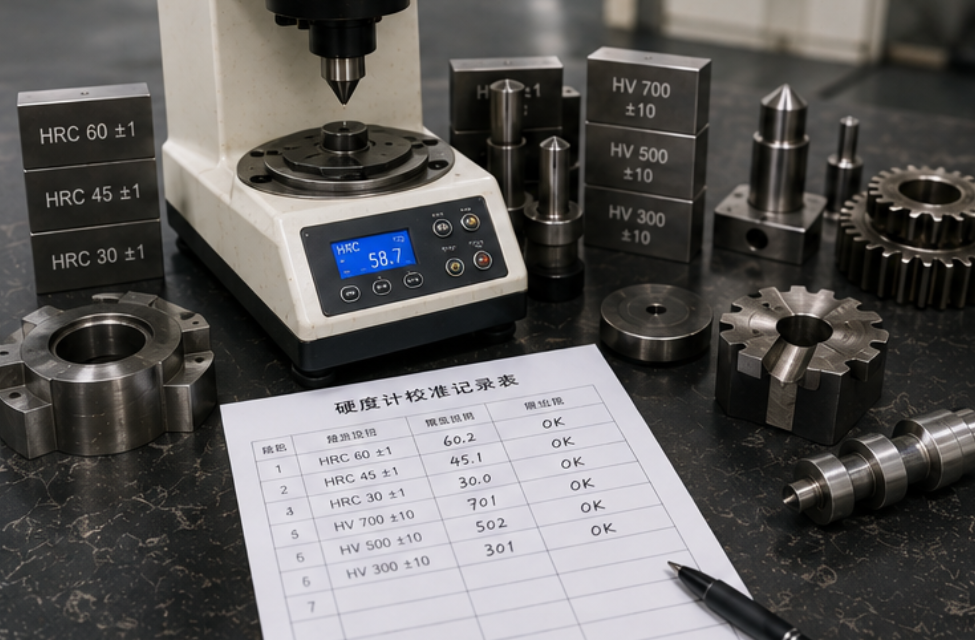

硬度計は試験前に検証されていないと、異常な結果が発見されるのが遅くなる可能性があります。重要なバッチ検査の前に、適切な校正ブロックを使用して機械を点検する必要があります。校正ブロックは、測定方法、スケール、および使用硬度範囲に適合している必要があります。
圧子、アンビル、および治具も検査する必要があります。摩耗した圧子、損傷したアンビル、不安定な支持部、または不適切な治具は、硬度値のばらつきや不必要な再試験を引き起こす可能性があります。適切な検証を行うことで、誤った不合格や誤った合格を減らすことができます。
| 管理項目 | よくある問題 | 推奨される実施方法 |
|---|---|---|
| 校正ブロック | ブロック値が動作範囲と一致しません | 試験対象部品の近くにHRC、HBW、HV、またはMicro HVブロックを使用してください。 |
| 圧子 | 圧子が摩耗または損傷していると、測定値が不安定になる。 | 測定結果にずれが生じた場合は、インデンターを点検して交換してください。 |
| 治具と金床 | 試料が積載中に移動、傾く、または回転する | 平型金床、V型金床、リングサポート、または特注治具を使用してください。 |
| 検証記録 | 検査前にテスターが点検されたという証拠はない | ブロック値、テスターID、日付、オペレーター、および結果を記録します。 |
4. 表面硬化部品の浸炭深さ試験を追加する
浸炭、窒化、炭窒化、および高周波焼入れされた部品の場合、表面硬度だけでは熱処理の完全な結果を確認することはできません。バッチによっては表面硬度検査に合格しても、有効浸炭深さが浅すぎたり、深すぎたり、あるいは不均一であったりするため、不合格となる場合があります。
マイクロビッカース硬度試験は、表面から中心部までの硬度分布を把握するために一般的に用いられます。これにより、有効浸炭深さ、硬化層の均一性、熱処理プロセスの安定性を検証することができます。特に、歯車、シャフト、ベアリング、金型、工具、精密部品などの製造において重要です。
事例深度テストのワークフローには通常、以下が含まれます。
必要な検査領域に沿って部品を切断する。
試料の端部を保護し、断面を支えるために試料を固定する。
研磨と研削を行い、平滑で透明な表面を得る。
硬度試験前の顕微鏡検査。
表面から中心部まで、マイクロビッカース硬度試験点を測定する。
硬度プロファイル曲線および有効浸食深さレポート。
5. サンプル準備を改善して、誤った再作業を回避する
試料の準備が不十分だと、硬度測定で誤った結果が生じる可能性があります。切断時の熱によって局所的な硬度が変化することもあります。取り付けが不十分だと、エッジが丸みを帯びてしまうことがあります。粗い研削や研磨による傷があると、ビッカース圧痕のエッジが不明瞭になることがあります。試料の準備工程が不安定な場合、工場では不必要に再検査や部品の再加工を行う可能性があります。
ビッカース硬度、マイクロビッカース硬度、浸炭深さ、溶接部、コーティング、薄膜の試験においては、試料調製は品質管理ワークフローの一部として管理されるべきである。信頼できる試験所は、適切な切断、取り付け、研削、研磨、洗浄、および顕微鏡検査装置を備えている必要がある。
| 試料調製に関する問題 | QCリスク | より良いワークフロー |
|---|---|---|
| 切断中の過熱 | 試験前の局所的な硬度変化 | 低損傷切断と適切な冷却剤を使用する |
| 刃持ちが悪い | ケースの深さやコーティング層の結果が信頼できなくなる | 適切な取り付け方法と制御された研磨を使用する |
| 表面の傷 | 凹みの縁は測定が難しい | 研削および研磨の手順を改善する |
| 断面位置が間違っている | 試験結果は必要な領域を表していません | 切断する前にテスト位置をマークする |
6. レポートを使用して品質管理ループを閉じる
硬度試験の結果は、単なる数値として扱われるべきではありません。材料のロット、熱処理ロット、炉の記録、作業者、試験方法、試験場所、校正状況、最終承認決定といった情報と関連付けられるべきです。これにより、工場は再加工の原因が材料のばらつき、熱処理工程、試験誤差、あるいは試料の準備ミスによるものなのかを把握することができます。

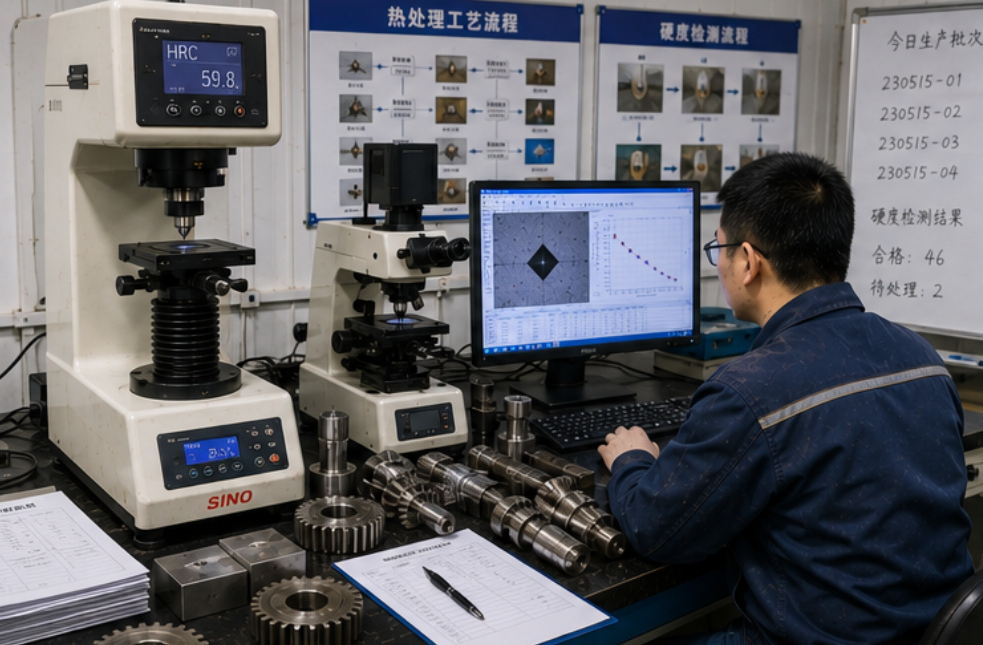

デジタル硬度試験システムと自動画像処理ソフトウェアを使用することで、圧痕画像、硬度値、プロファイル曲線、校正記録、PDFまたはExcel形式のレポートを保存できます。これにより、異常ロットの確認や顧客とのコミュニケーションが容易になります。
手戻り削減報告書には以下を含める必要があります。
部品名、材質等級、図面番号、ロット番号。
熱処理工程および炉のバッチ記録。
試験方法、規模、力、および試験場所。
硬度値と許容範囲。
校正ブロック記録とテスターID。
表面硬化処理を行う場合は、浸炭深さ曲線を用いる。
オペレーター、検査日、および承認決定。
異常結果の処理および再検査記録。
熱処理品質管理ワークフローを改善するための推奨機器
適切な機器構成は、部品の種類と検査レベルによって異なります。基本的な熱処理工場であれば、ロックウェル硬度計と校正ブロックだけで十分かもしれません。より本格的な品質管理ラボでは、マイクロビッカース硬度計、試料調製装置、顕微鏡、治具、レポート作成ソフトウェアなども必要となるでしょう。
| 品質管理要件 | 推奨機器 | 目的 |
|---|---|---|
| 定期的なHRC検査 | デジタルロックウェル硬度計、HRCブロック、治具 | 迅速な熱処理バッチチェック |
| 鋳造品および鍛造品 | ブリネル硬度計、HBWブロック、デジタル測定 | 大型部品の代表的な硬度制御 |
| ケース詳細テスト | マイクロビッカース硬度計、XYステージ、プロファイルソフトウェア | 硬化層の深さと硬度勾配を確認する |

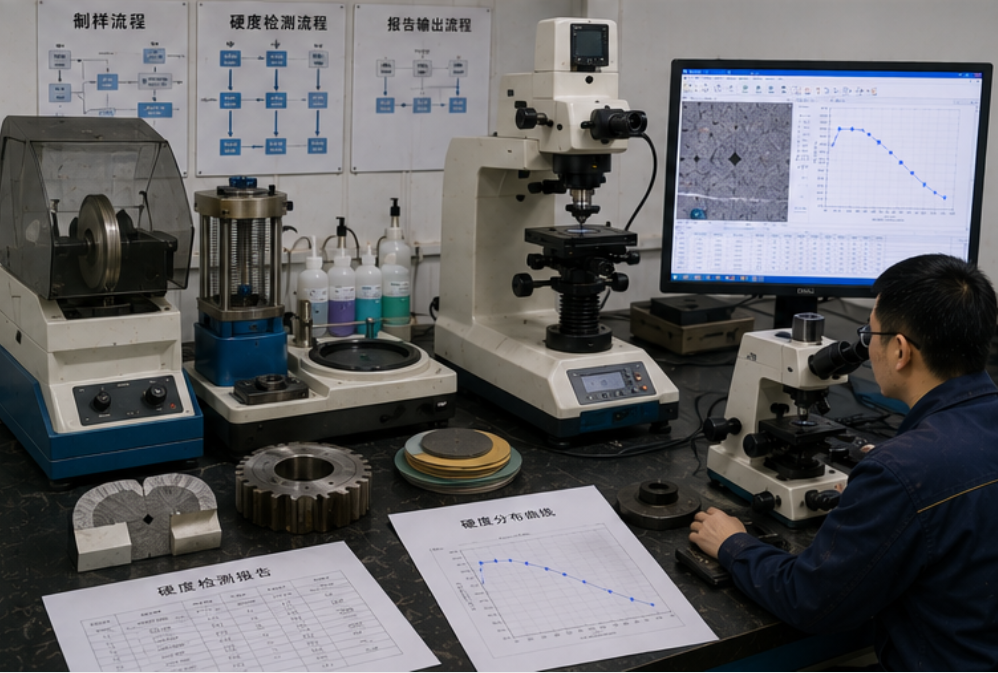

| 断面分析 | 切断機、取り付けシステム、研削研磨機、顕微鏡 | ビッカース硬度試験およびマイクロビッカース硬度試験用の信頼性の高いサンプルを準備する |
熱処理品質管理ワークフローを改善する前に考慮すべき重要な質問
設備のアップグレードや手順の見直しを行う前に、工場はどの手直し問題が最も頻繁に発生しているかを検討すべきです。これにより、問題の原因が材料、熱処理工程、試験方法、サンプル準備、または報告のいずれにあるのかを特定するのに役立ちます。
熱処理後に最も頻繁に再加工される部品はどれですか？
焼入れ、焼き戻し、浸炭、窒化、炭窒化、または高周波焼入れのうち、どの工程が関係していますか？
不良ロットは、表面硬度、芯部硬度、または浸炭深さのいずれかに不合格となるか？
試験箇所は図面または検査計画書に明確に記載されていますか？
校正ブロックは、使用硬度範囲に適合していますか？
サンプル治具は、実際の部品形状に対して十分な安定性を備えているか？
試料調製によって硬度のばらつきが偽陽性になることがあるか？
1バッチあたり、いくつのサンプルと検査ポイントが検査されますか？
報告書には顧客がレビューするのに十分な情報が含まれていますか？
ロックウェル硬度計、ブリネル硬度計、ビッカース硬度計、マイクロビッカース硬度計、試料調製装置、または自動画像処理ソフトウェアが必要ですか？
結論：硬度試験のワークフローを改善することで、手戻り作業が高額になる前に削減できる。
硬度試験を最終的な数値としてではなく、一連の工程として捉えることで、熱処理の再加工を容易に削減できます。工場は、入荷材料の検査、方法の選択、試験場所、校正の検証、治具、サンプルの準備、浸炭深さの試験、および報告書のトレーサビリティを管理する必要があります。
単純な熱処理の品質管理であれば、信頼性の高いロックウェル硬度計と校正ブロックで多くの問題を解決できます。浸炭、窒化、高周波焼入れ、溶接、コーティング、または精密部品の場合は、マイクロビッカース硬度試験、金属組織学的試料作製、顕微鏡検査、およびレポート作成ソフトウェアが必要になる場合があります。
工場で熱処理の再加工、硬度測定値の不安定さ、顧客からの返品、または不明瞭な検査報告書などに時間を浪費している場合、硬度試験のワークフローを改善することで、コストを直接削減し、納期遵守率を向上させることができます。
よくある質問
硬度試験は、熱処理の再加工をどのように削減できるのか？
部品が次の工程や出荷に進む前に、異常な材料、不適切な熱処理結果、不安定なバッチ、不完全な浸炭深さなどを検出するのに役立ちます。
熱処理の品質管理において、表面硬度だけで十分でしょうか？
必ずしもそうとは限りません。部品によっては、芯部の硬度、有効浸炭深さ、または硬度プロファイルの試験が必要となる場合もあります。
マイクロビッカース硬度試験はどのような場合に必要ですか？
浸炭層、窒化層、高周波焼入れ部、コーティング、溶接部、および浸炭深さ報告書には、マイクロビッカース硬度試験が必要です。
熱処理硬度試験に関して、どのような記録を保管すべきでしょうか？
記録には、部品のバッチ番号、材料のグレード、熱処理プロセス、方法、スケール、試験場所、硬度値、校正記録、担当者、日付、および承認決定を含める必要があります。
