工具鋼および金型部品の硬度試験：購入者が準備すべき事項
工具鋼および金型部品の硬度試験：購入者が準備すべき事項
工具鋼および金型部品は、機械加工、熱処理承認、表面処理、最終組立、および納品前に、信頼性の高い硬度試験を実施する必要があります。購入者は、硬度試験ソリューションを依頼する前に、材料グレード、熱処理条件、予想される硬度範囲、試験場所、サンプルサイズ、試験方法、校正要件、およびレポート要件を準備しておく必要があります。
工具鋼のグレード
工具鋼の種類によって、求められる硬度範囲や熱処理の検証方法は異なる。
熱処理チェック
焼入れ、焼き戻し、窒化、およびコーティング処理は、最終使用前に検証する必要があります。
正しいテスト場所
コア部分、作業面、キャビティエッジ、インサート、および処理層は、それぞれ異なる検査が必要となる場合があります。
追跡可能なレポート
報告書には、硬度値、測定方法、測定スケール、測定位置、校正、およびバッチ記録を含める必要があります。
工具鋼および金型部品に慎重な硬度試験が必要な理由
工具鋼や金型部品は、高負荷、高摩耗、高温、精密加工といった過酷な製造環境で使用されます。射出成形金型、ダイカスト金型、プレス金型、切削工具、金型インサート、パンチ、ガイド部品、キャビティ、コア、スライダーなどは、摩耗、変形、亀裂、早期破損を防ぐために適切な硬度を維持する必要があります。
硬度が低すぎると、金型表面の摩耗が早まり、エッジが崩壊したり、寸法精度が不安定になったりする可能性があります。一方、硬度が高すぎると、部品が脆くなり、使用中に亀裂が生じたり、繰り返しの熱サイクル後に破損したりする可能性があります。そのため、硬度試験は、受入材料検査、熱処理承認、工程管理、および最終出荷検査の一部として実施する必要があります。

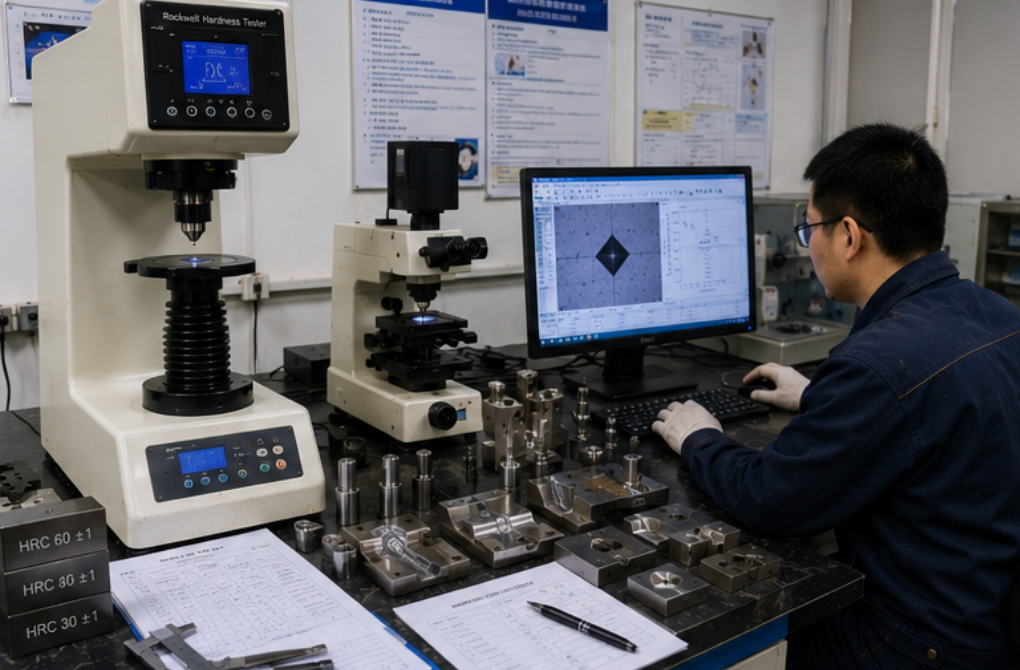

購入者は、硬度計の型番だけを尋ねるのではなく、工具鋼の種類、金型部品の種類、必要な硬度範囲、熱処理プロセス、試験位置、サンプルサイズ、およびレポート要件を準備しておく必要があります。これらの詳細情報は、サプライヤーが適切なロックウェル硬度計、ビッカース硬度計、マイクロビッカース硬度計、または総合的な硬度試験ソリューションを提案するのに役立ちます。
1. 工具鋼のグレードと熱処理条件を準備する
購入者が最初に準備すべき情報は、材料のグレードと熱処理条件です。予備焼入れ金型鋼、冷間加工工具鋼、熱間加工工具鋼、高速度鋼、プラスチック金型鋼、ダイス鋼などでは、硬度要件が大きく異なる場合があります。硬度計は、想定される硬度範囲と必要な試験スケールに適合している必要があります。
熱処理条件も同様に重要です。焼入れ焼戻し後の金型インサートは、HRC硬度の検証が必要となる場合があります。窒化処理された金型表面は、マイクロビッカース硬度試験が必要となる場合があります。コーティングまたは研磨された金型表面は、機能領域を損傷しないように、試験位置を慎重に管理する必要があります。
| 準備すべき情報 | なぜそれが重要なのか | 例 |
|---|---|---|
| 工具鋼のグレード | 予想される硬度と適切な方法を決定する | D2、H13、P20、S7、M2、SKD11、SKD61、1.2344 |
| 熱処理条件 | 表面硬度、芯部硬度、脆性リスクに影響します | 予備硬化、焼きなまし、焼入れ、焼き戻し、窒化 |
| 金型部品の種類 | テスト場所とサポート要件を定義します | インサート、パンチ、キャビティ、コア、スライダー、ガイドピン、ダイブロック |
| 予想される硬度範囲 | 校正ブロックとテストスケールの選択に役立ちます | HRC 28～34、HRC 48～52、HRC 58～62、HV層プロファイル |
2. 表面硬度、芯部硬度、または層硬度の要件を確認する
工具鋼や金型部品には、さまざまな種類の硬度検査が必要となる場合があります。熱処理の承認を確認するために表面硬度のみを必要とする購入者もいれば、内部靭性を確認するために芯部硬度を必要とする購入者もいます。また、窒化層、コーティング、溶接補修箇所、表面処理箇所などを確認するために、マイクロビッカース硬度試験を必要とする購入者もいます。
金型部品の場合、試験箇所は非常に重要です。機能キャビティ表面での試験は、圧痕によって金型が損傷する可能性があるため、許容されない場合があります。このような場合、購入者は、試験が試験片、非重要領域、断面、または同一熱処理バッチの予備サンプルのいずれで行われるかを明確に定める必要があります。
購入者は、以下の点について確認する必要があります。
焼入れ焼戻し後の表面硬度。
厚みのある金型ブロックやダイ部品に適したコア硬度。
窒化層の硬度と層深さ。
コーティングまたは表面処理の硬度。
溶接補修後または放電加工後の硬度比較。
顧客承認のための最終納品硬度報告書。
3. ロックウェル硬度試験を選択して、HRC値を迅速にチェックしましょう

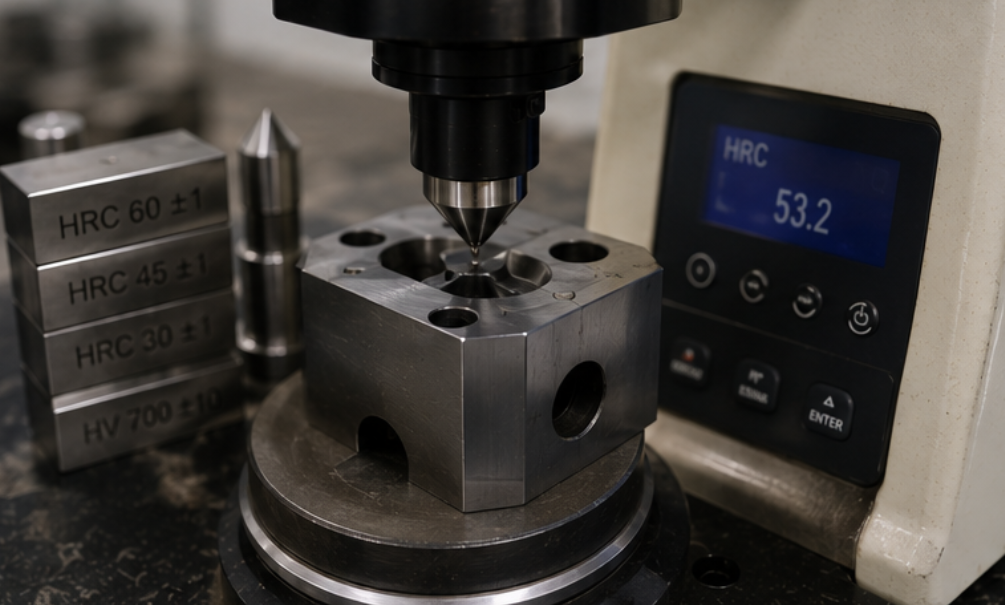

ロックウェル硬度試験は、迅速で直接読み取りが可能であり、日常的なHRC検査に実用的であるため、工具鋼や金型部品によく用いられます。表面が清浄で試料の支持が安定している場合、多くの焼入れ焼戻し工具鋼、予備硬化金型鋼、ダイブロック、パンチ、インサート、および大型部品に適しています。
しかし、ロックウェル硬度試験には、十分な材料の厚み、適切な試験面、および正しい支持条件が必要です。小さなインサート、薄いエッジ、曲面、研磨された空洞面、および狭い部品は、直接ロックウェル硬度試験には適さない場合があります。このような場合は、ビッカース硬度試験またはマイクロビッカース硬度試験の方が適している可能性があります。
| 応用 | 推奨される方法 | 購入者チェックポイント |
|---|---|---|
| 予硬化処理された金型鋼ブロック | ロックウェルHRC | ブロックのサイズ、厚さ、表面仕上げ、HRC範囲を確認してください。 |
| 焼入れ焼戻しされた金型部品 | ロックウェルHRC / ビッカースHV | 許容範囲と試験場所を確認してください。 |
| 小型金型インサートまたは薄型部品 | ビッカース／マイクロビッカース | 過度の凹みサイズや裏地の影響を避ける |
| 窒化処理またはコーティングされた金型表面 | マイクロビッカース | 層深さが必要な場合は、適切な低荷重で研磨された断面を使用してください。 |
4. 窒化層、コーティング、および小面積にはマイクロビッカース試験を使用する
金型部品の多くは、窒化処理、コーティング、研磨、補修、または表面処理が施されています。このような場合、大きな圧痕では有用な情報が得られないだけでなく、加工面を損傷する可能性があります。マイクロビッカース硬度試験は、より小さな圧痕と低い試験力を用いるため、薄層、狭い領域、断面、および詳細な硬度プロファイルの測定に適しています。

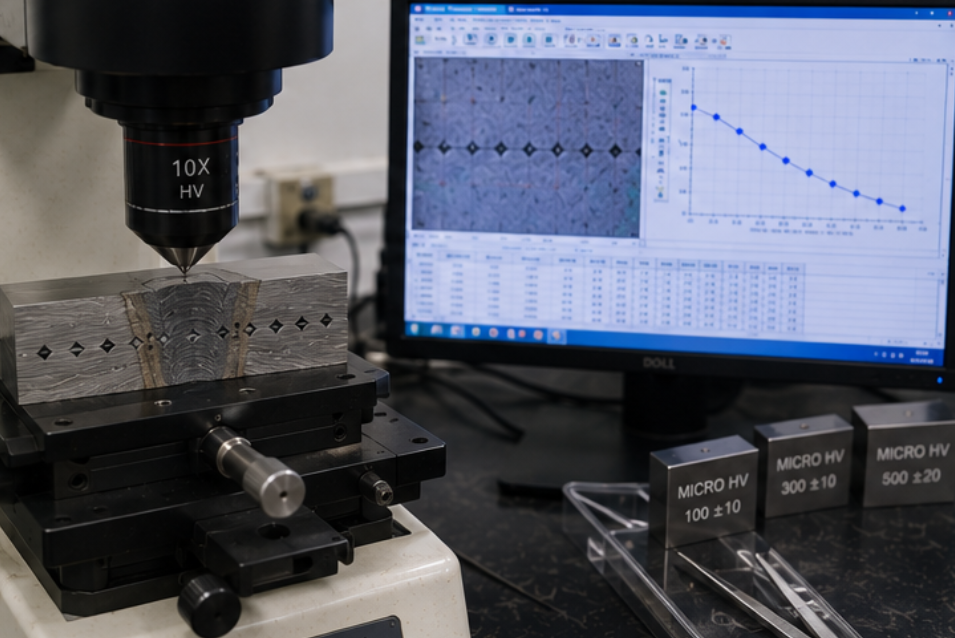

窒化処理された工具鋼や表面処理された金型部品の場合、購入者は表面層の硬度と有効層深さの両方を確認する必要がある場合があります。通常、これには代表的なサンプルを切り出し、取り付け、断面を研磨し、表面から内側に向かって複数のマイクロビッカース硬度を測定する必要があります。
マイクロビッカース試験は、以下のような場合に役立ちます。
窒化処理された工具鋼の表面および層深さの分析。
コーティングされた金型部品および薄い表面層。
小型金型インサート、ピン、パンチ、精密部品。
溶接補修箇所または局所処理箇所。
断面硬度プロファイル試験。
顧客からの報告書には、凹み画像とプロファイル曲線の提出が求められます。
5．試料サイズ、試験場所、表面状態の準備

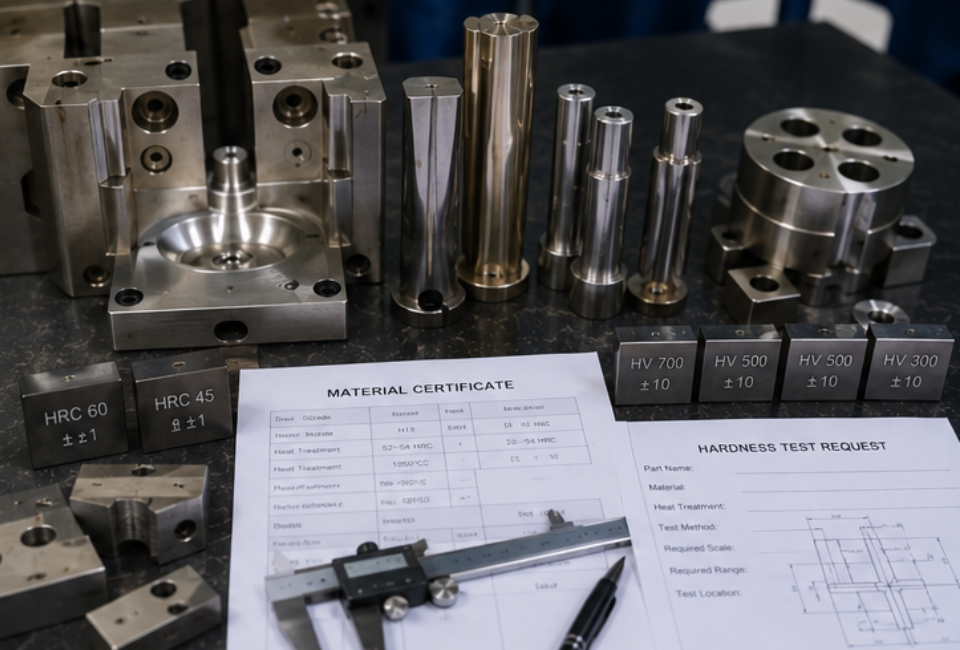

硬度試験ソリューションを依頼する前に、購入者は実際のサンプル情報を準備する必要があります。金型部品は、大型、重量、研磨済み、湾曲、薄型、または不規則な形状をしている場合があります。試験装置は、実際の部品をしっかりと支えるのに十分な試験高さ、スロート深さ、耐荷重、および治具サポートを備えている必要があります。
表面状態も重要です。酸化スケール、放電加工による再鋳造層、コーティング、研磨状態、油、錆、粗い研削痕などが硬度測定結果に影響を与える可能性があります。試験面が機能的な金型キャビティである場合は、購入者は圧痕による損傷が許容されるかどうか、または試験片を使用する必要があるかどうかを確認する必要があります。
| 準備品 | なぜそれが重要なのか | 購入者が送るべきもの |
|---|---|---|
| サンプルサイズ | 機械の容量とテストスペースを決定する | 長さ、幅、高さ、直径、重量、図面または写真 |
| 試験場所 | 誤った箇所を検査したり、機能面を損傷したりするのを防ぎます | キャビティ、インサート、コア、エッジ、表面、または断面領域に印を付ける |
| 表面状態 | 圧痕の精度と読み取りの安定性に影響します | 研磨、研削、放電加工、窒化処理、コーティング、粗加工、または機械加工 |
| レポート要件 | ソフトウェアとドキュメントの構成を決定します | PDF、Excel、画像、硬度プロファイル、校正記録 |
6. 校正ブロック、圧子、およびレポートのトレーサビリティ
工具鋼の硬度試験は、想定される硬度範囲に一致する校正ブロックを用いて検証する必要があります。ロックウェル硬度試験にはHRC校正ブロックがよく用いられます。ビッカース硬度試験およびマイクロビッカース硬度試験には、HVまたはマイクロHVブロックが使用されます。圧子の状態も確認する必要があります。圧子が損傷していると、測定値が不安定になったり、誤った値が出たりする可能性があるためです。
要求の厳しい顧客に供給される金型部品の場合、レポートのトレーサビリティが重要です。レポートには、材料グレード、熱処理条件、試験方法、スケール、試験場所、硬度値、校正記録、担当者、および検査日を記載する必要があります。マイクロビッカース硬度試験の場合は、圧痕画像と硬度プロファイル曲線も必要となる場合があります。
有益な報告書には以下の内容が含まれるべきである。
工具鋼のグレードと金型部品名。
熱処理または表面処理の状態。
試験方法、スケール、負荷、および規格。
検査場所およびサンプル識別情報。
硬度値と許容範囲。
校正ブロック値および検証記録。
オペレーター、日付、機械ID、およびレポート番号。
必要に応じて、圧痕画像または硬度プロファイル曲線。
工具鋼硬度試験ソリューションを依頼する前に確認すべき重要な質問
見積もりを依頼する前に、購入者は実例となるサンプルと検査情報を準備しておく必要があります。これにより、サプライヤーは適切な機械、付属品、サンプル準備装置、およびレポート機能を提案しやすくなります。
試験対象となる工具鋼または金型鋼のグレードはどれですか？
その材料は、焼きなまし、予備硬化、焼入れ、焼き戻し、窒化、コーティング、または修理されていますか？
金型部品のうち、インサート、キャビティ、コア、パンチ、ダイブロック、スライダー、ガイドピン、プレートのどれをテストする必要がありますか？
必要な硬度スケールはどれですか？HRC、HRB、HV、Micro HV、HBW、それとも別のスケールですか？
どの程度の硬度範囲が想定されますか？
硬度試験はどこで実施すべきですか？
作業面にへこみがあっても構いませんか、それとも試験片が必要ですか？
サンプルのサイズ、重量、表面状態、形状はどのようなものですか？
断面試験用の試料調製装置が必要ですか？
顧客はPDFレポート、圧痕画像、校正記録、または硬度プロファイル曲線を必要としますか？
結論：購入者は硬度範囲だけでなく、それ以上のものを準備すべきである
工具鋼および金型部品の硬度試験は、実際の使用リスクを考慮して計画する必要があります。購入者は、装置を選定する前に、材料グレード、熱処理条件、部品の種類、試験場所、サンプルサイズ、表面状態、硬度スケール、および報告要件を準備しておく必要があります。
ロックウェル硬度試験は、多くの工具鋼や金型ブロックのHRC値を迅速に測定するのに適しています。ビッカース硬度試験およびマイクロビッカース硬度試験は、狭い領域、窒化層、コーティング、補修箇所、断面形状の測定に適しています。層の深さや断面形状の分析が必要な場合は、試料作製装置が必要になる場合もあります。
貴社の工場で工具鋼、金型インサート、ダイ部品、パンチ、キャビティ、コア、または窒化処理された金型部品の試験を行っている場合、包括的な硬度試験ソリューションは、熱処理管理、顧客承認、および金型の長期的な信頼性の向上に役立ちます。
よくある質問
工具鋼の硬度測定によく用いられる硬度計はどれですか？
ロックウェル硬度計は、工具鋼のHRC値を迅速に測定するためによく使用される一方、ビッカース硬度計またはマイクロビッカース硬度計は、より小さな領域や表面層の測定に使用される。
硬度試験は金型部品に損傷を与える可能性がありますか？
はい、硬度試験ではへこみが生じます。金型表面の硬度試験については、購入者は部品への直接的な試験が許可されているか、または試験片を使用する必要があるかを確認する必要があります。
金型部品のマイクロビッカース試験はどのような場合に必要になりますか？
マイクロビッカース硬度試験は、窒化層、コーティング、小型インサート、溶接補修箇所、薄膜、および断面硬度プロファイルの測定に有効です。
見積もりを依頼する前に、購入者は何を送付すべきでしょうか？
購入者は、材料のグレード、熱処理条件、サンプルサイズ、硬度スケール、試験場所、予想される硬度範囲、および報告書の要件を送信する必要があります。
