工場はいつ手動硬度試験から自動画像システムに移行すべきか
工場はいつ手動硬度試験から自動画像システムに移行すべきか
工場は、手動による硬度測定で結果が不安定になる場合、試験量が増える場合、ビッカース硬度やブリネル硬度の圧痕測定に時間がかかる場合、表面硬化深さの測定に多くのポイントが必要な場合、顧客が画像ベースのレポートを要求する場合、または品質管理ラボがより優れたトレーサビリティと再現性を必要とする場合、手動硬度試験から自動画像認識システムへのアップグレードを検討すべきです。
手動読み取りエラー
自動画像認識機能は、作業者の判断や目視測定によって生じる差異を低減します。
検査件数の増加
バッチテスト、複数サンプル、および繰り返しテストポイントでは、より迅速な測定と記録が必要となる。
ケース深度プロファイル
マイクロビッカース硬度試験は、自動的な点位置決めと曲線生成によってメリットが得られます。
追跡可能なレポート
画像、座標、硬度値、統計情報、およびPDFレポートは、顧客監査をサポートします。
手動硬度試験がボトルネックになる理由
手動による硬度試験は、多くの基本的な検査作業に適しています。訓練を受けた作業員であれば、ロックウェル硬度の測定、ブリネル圧痕径の読み取り、ビッカース硬度対角線の測定などを光学システムを通して行うことができます。少量の検査や簡単な社内品質管理であれば、手動操作で十分な場合もあります。
しかし、工場規模が拡大するにつれて、手動による硬度試験はボトルネックとなる可能性があります。作業員によって圧痕の縁の読み取り方が異なる場合があり、試験値は手作業で記録され、報告書にも手作業で転記されることがあります。浸炭深さの試験では多くの試験点が必要となるため、手作業での読み取りは時間がかかり、結果も一貫性に欠ける場合があります。顧客が画像証拠や追跡可能な報告書を要求する場合、手作業による記録では要件を満たせなくなる可能性があります。

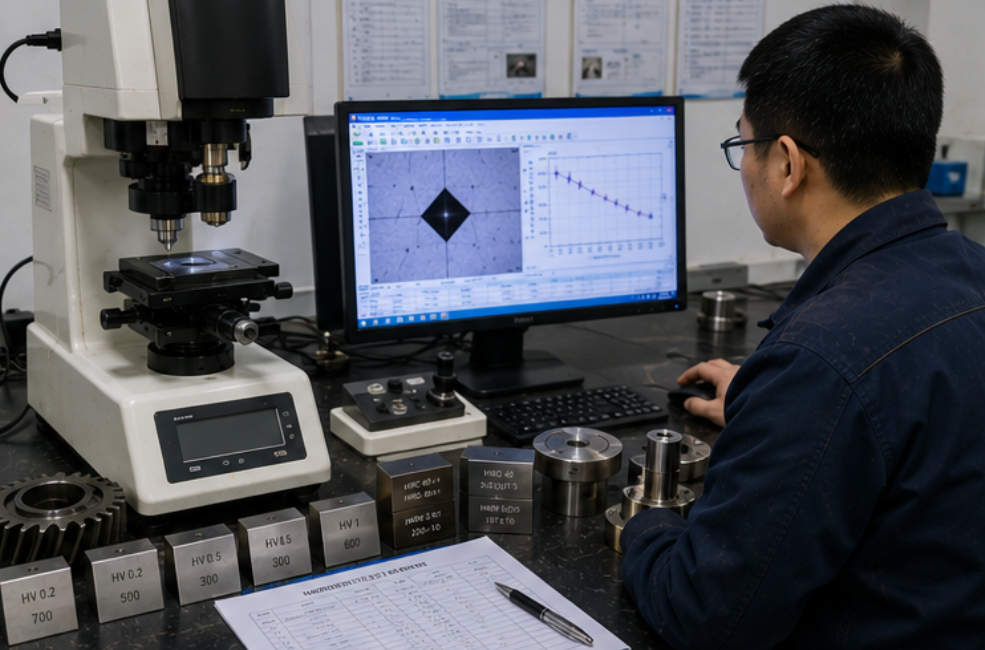

自動画像硬度試験システムは、測定の再現性を向上させ、作業者のばらつきを低減し、データ処理を迅速化し、より専門的なレポートを作成するように設計されています。特に、ビッカース硬度、マイクロビッカース硬度、ブリネル硬度、浸炭深さ試験、溶接硬度試験、コーティング硬度試験、および大量生産を行う品質管理ラボで役立ちます。
1. 異なる通信事業者から異なる結果が出た場合はアップグレードする
工場が自動画像検査の導入を検討すべき最も明確な兆候の一つは、作業者間で検査結果にばらつきが生じることです。ビッカース硬度、マイクロビッカース硬度、ブリネル硬度といった硬度試験では、圧痕の大きさを測定することで硬度値が算出されます。作業者によって圧痕の縁の判定が異なると、最終結果にばらつきが生じる可能性があります。
自動画像認識システムは、凹みの画像をキャプチャし、ソフトウェアを使用して対角線または直径を測定します。これにより、手動による読み取りのばらつきが減り、作業者、シフト、生産バッチ間でより一貫性のある結果が得られます。
| 手動テストの問題 | 典型的な結果 | 自動視覚機能がどのように役立つか |
|---|---|---|
| 異なるオペレーターはインデントエッジを異なる方法で読み取る | 硬度値は同じサンプルでもばらつきがある。 | ソフトウェアが圧痕画像をより一貫して識別および測定する |
| 手動フォーカスと視覚的判断は不安定です | 再現性が低下する | デジタル画像キャプチャは、より明確な測定結果の確認を可能にする |
| 手書きの記録は誤って記載されている | レポートに誤りや欠落した値が含まれています | データはソフトウェアから直接保存およびエクスポートされます |
| 顧客が結果に異議を唱える | 画像による証明はありません | 圧痕画像とテスト記録は保存して後で確認できます。 |
2. テスト量が多すぎる場合はアップグレードする
研究所が1日に数個のサンプルしか検査しない場合は、手動による硬度試験は管理しやすい。しかし、工場で多くのバッチ、多くの試験ポイント、あるいは多くの顧客レポートを検査する場合、手動での読み取りは時間がかかるようになる。作業員は、実際に品質管理を行うよりも、測定、記録、確認、レポートの書式設定に多くの時間を費やすことになるかもしれない。
自動画像認識システムは、画像の取得、圧痕の測定、硬度値の計算、結果の保存、レポートのエクスポートなどを行うことで、効率を向上させることができます。ブリネル圧痕、ビッカース圧痕、マイクロビッカース表面深さプロファイルなど、多数の試験を実施する検査室にとって、これは反復的な手作業を大幅に削減することにつながります。
自動視覚が価値を発揮するのは次のような場合です。
その研究所では毎日多くのサンプルを検査している。
各サンプルには複数の硬度測定点が必要です。
ケース深さの検査には、表面から中心部までの長いプロファイルが必要です。
ブリネル硬度測定は頻繁に繰り返される。
オペレーターはレポートを手作業で作成するのに時間をかけすぎている。
顧客は、一貫したデータ形式と追跡可能な検査記録を求めている。
3. マイクロビッカース浸炭深さおよび硬度プロファイル試験のためのアップグレード
浸炭深さ試験は、アップグレードを検討する最も有力な理由の一つです。浸炭、窒化、炭窒化、高周波焼入れ、コーティング、または表面処理された部品の場合、品質管理ラボでは表面から中心部までの硬度値を測定する必要がある場合があります。これには、研磨された断面上の多数のマイクロビッカース試験点が含まれる可能性があります。

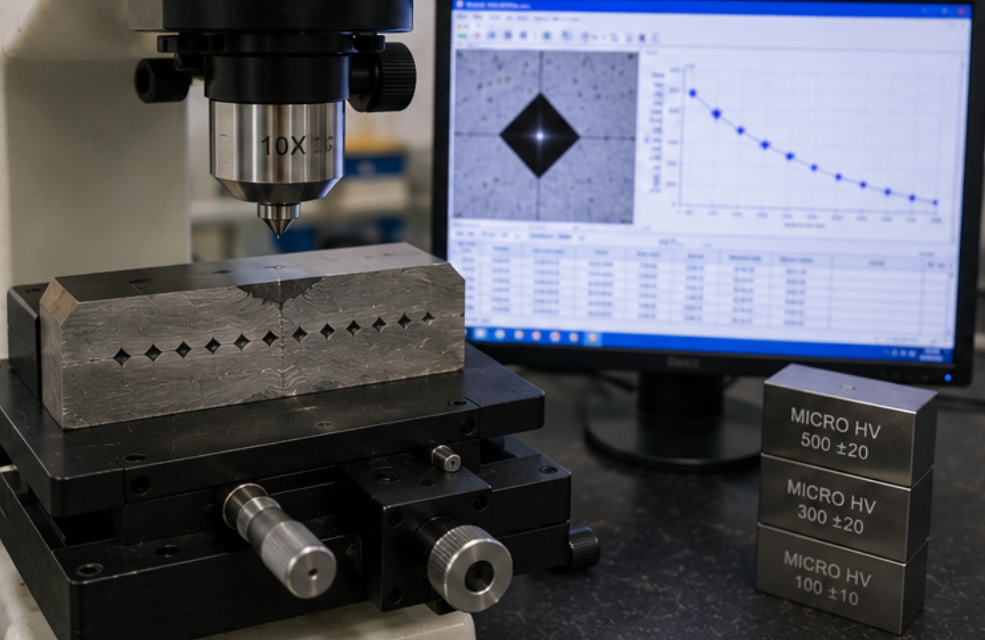

手動システムは動作が遅く、オペレーターの技量に左右される可能性があります。ソフトウェアとXYステージを備えた自動画像認識システムは、位置決め、凹みの測定、座標の保存、硬度プロファイル曲線の生成、レポートのエクスポートなどを容易に行うことができます。これは、歯車、シャフト、ベアリング、ファスナー、金型、工具、熱処理部品などに役立ちます。
| 応用 | 手動テストの課題 | 自動視力給付 |
|---|---|---|
| 浸炭処理された歯車 | 歯の表面から中心部まで多くのポイントがあります | 硬度プロファイル曲線および有効浸食深さレポート |
| 窒化処理されたシャフト | 薄い層には小さくてはっきりとした凹みが必要です | 画像計測により再現性が向上する |
| 溶接部品 | 溶接金属、熱影響部、母材にわたる多くのポイント | 保存されたテストパス、画像、およびゾーン比較 |
| コーティングおよび薄膜 | 小さな凹みは手で読み取るのが難しい | 自動対角線測定と画像証明 |
4. 顧客が画像ベースのレポートを要求する場合のアップグレード
手書きや単純な数値による硬度値だけでは満足しない顧客も増えています。圧痕画像、試験点位置、校正記録、硬度プロファイル曲線、バッチトレーサビリティ、PDF形式のレポートなどを要求するケースもあります。これは、自動車、航空宇宙関連のサプライチェーン、精密機械加工、熱処理、溶接、工具鋼、高付加価値金属部品などの分野でよく見られます。

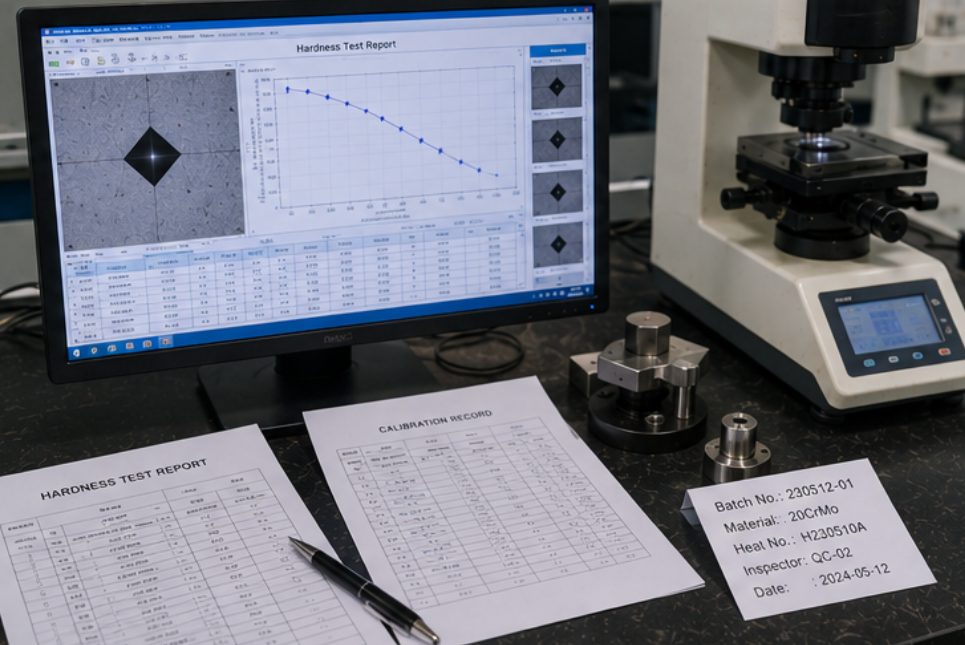

自動画像認識システムにより、レポート作成がより専門的になります。ソフトウェアには、サンプル情報、試験方法、力、圧痕画像、測定値、試験点座標、オペレーター、日付、およびエクスポートされたレポートを保存できます。これにより、顧客とのコミュニケーション上の問題が軽減され、監査レビューが円滑に行えます。
購入者が確認すべきレポート機能：
凹み画像のキャプチャと保存。
対角線または直径の自動測定。
硬度値の計算と統計。
テストポイントの座標保存。
硬度プロファイル曲線の生成。
校正記録の入力またはエクスポート。
PDFおよびExcel形式のレポートエクスポート機能。
サンプルID、バッチ番号、オペレーター、および検査日の記録。
5. 手動ブリネル硬度測定が生産品質管理を遅らせる場合はアップグレードする
ブリネル硬度試験は、鋳造品、鍛造品、アルミニウム合金、銅合金、大型金属部品などに広く用いられています。ブリネル圧痕の手動測定は、特に工場で多くのロットを検査する場合、時間がかかることがあります。作業者は圧痕の直径を慎重に測定し、対応する硬度値を計算または読み取る必要があります。
デジタル式または自動ビジョン式のブリネル硬度計は、圧痕画像を撮影し、直径を測定し、硬度を計算して結果を保存することができます。これは、鋳造工場、鍛造工場、重機械メーカー、および再現性の高いHBWレポートを必要とする金属材料検査ラボにとって有用です。
6．品質トレーサビリティが販売要件となった場合のアップグレード
多くの工場にとって、アップグレードの理由は技術的なものだけではありません。顧客はトレーサビリティをますます重視するようになっています。どのサンプルが検査されたのか、どこで検査されたのか、誰が検査したのか、どの校正ブロックが使用されたのか、画像はどのようなものだったのか、そしてその結果が生産バッチと関連付けられているのかを知りたいのです。
自動画像硬度試験システムは、硬度試験を単なる検査工程から、追跡可能な品質管理プロセスへと変革するのに役立ちます。これにより、高付加価値顧客、輸出注文、サプライヤー監査、そして長期的な品質改善を支援することができます。

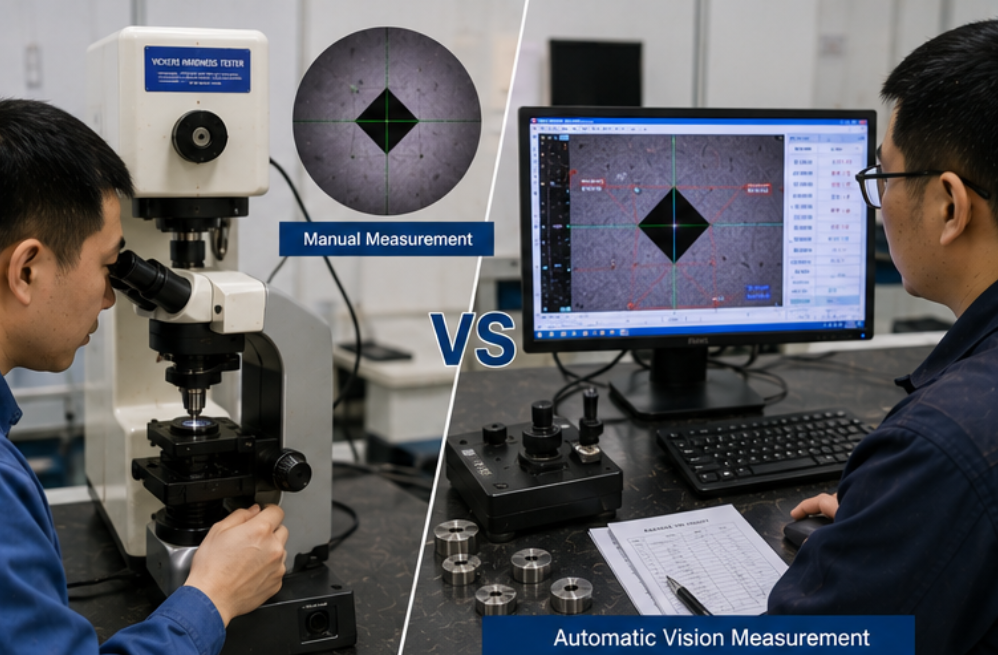

手動式と自動式の視覚硬度試験
手動システムは、単純な少量検査には依然として適しています。一方、工場で再現性の向上、迅速な報告、画像証拠、プロファイルテスト、または顧客監査サポートが必要な場合は、自動画像認識システムの方が適しています。
| 比較対象品目 | 手動テスト | 自動画像システム |
|---|---|---|
| 初期費用 | より低い | より高い |
| 演算子依存性 | より高い | より低い |
| インデント画像ストレージ | 限定的または利用不可 | 利用可能 |
| ケース深度プロファイル | 遅くて手動 | 曲線生成により高速化 |
| レポートのエクスポート | 手動記録 | PDF/Excelエクスポート |
| 最適 | 少量の内部チェック | 大量試験ラボ、顧客レポート、ビッカース硬度、マイクロビッカース硬度、ブリネル硬度 |
自動視力検査へのアップグレード前に確認すべき重要な質問
アップグレードを行う前に、工場は実際のテスト作業量、現在の課題、顧客の要求事項、そして将来の品質管理ニーズを検討する必要があります。これにより、過剰な購入や重要な機能の欠落を防ぎ、適切なシステムを選択することができます。
ブリネル硬度試験、ビッカース硬度試験、マイクロビッカース硬度試験、ロックウェル硬度試験のうち、最もよく使用する方法はどれですか？
1日に測定されるサンプル数と測定ポイント数はいくつですか？
異なるオペレーターが操作すると、異なる結果が得られるのでしょうか？
顧客レポートにインデント画像が必要ですか？
浸炭深さや硬度プロファイル曲線が必要ですか？
手動式XYステージと電動式XYステージのどちらが必要ですか？
対角線または直径の自動測定が必要ですか？
顧客はPDFレポート、Excelデータ、画像、または校正記録を必要としますか？
適切な試料調製装置は既にお持ちですか？
テスターを新規に購入する必要がありますか、それとも既存のテスターのアップグレードパッケージが必要ですか？
結論：手動テストが精度、速度、またはトレーサビリティを制限する場合は、アップグレードを検討してください。
工場では、すべての硬度試験作業に自動画像認識システムが必要なわけではありません。単純な小規模な内部検査であれば、手動による硬度試験は依然として有効です。しかし、手動読み取りで結果にばらつきが生じたり、試験量が増加したり、浸炭深さの試験に多くのポイントが必要になったり、顧客が画像ベースのレポートを必要とする場合、自動画像認識システムは価値あるアップグレードとなります。
ビッカース硬度、マイクロビッカース硬度、ブリネル硬度、コーティング硬度、溶接硬度、浸炭深さなどの測定において、自動画像認識システムは再現性、効率性、およびレポート品質を向上させることができます。最適なシステムは、実際のサンプル、試験方法、ソフトウェア要件、ステージ要件、および顧客の文書作成に関する期待に合致している必要があります。
工場で手動硬度試験から自動画像測定へのアップグレードをご検討されている場合は、ご注文前に試験方法、サンプルタイプ、1日の作業量、レポート要件、および現在使用している試験機の機種をお知らせください。包括的なご提案により、実用的で拡張性の高いソリューションをお選びいただけます。
よくある質問
自動画像硬度検査は、すべての工場にとって必要不可欠なものだろうか？
いいえ。これは、大量試験、ビッカース硬度、マイクロビッカース硬度、ブリネル硬度測定、表面硬化層深さプロファイル、および顧客レポート要件に最も役立ちます。
どの硬度測定方法が自動画像処理の恩恵を最も受けられるか？
ビッカース硬度試験、マイクロビッカース硬度試験、ブリネル硬度試験は、光学的な圧痕測定に基づいて結果が算出されるため、大きな恩恵を受ける。
自動画像処理は、ケースの深さのテストに役立つでしょうか？
はい。複数のマイクロビッカース硬度を測定し、画像を保存し、位置を記録し、浸食深さレポート用の硬度プロファイル曲線を作成できます。
既存の硬度計をアップグレードすることは可能ですか？
場合によっては、既存のビッカース硬度計、マイクロビッカース硬度計、またはブリネル硬度計で、カメラやソフトウェアのアップグレードに対応できることがあります。対応の可否は、機種や光学構造によって異なります。
