ビジョンソフトウェア搭載自動ビッカース硬度計：購入者が注文前に確認すべき事項
ビジョンソフトウェア搭載自動ビッカース硬度計：購入者が注文前に確認すべき事項

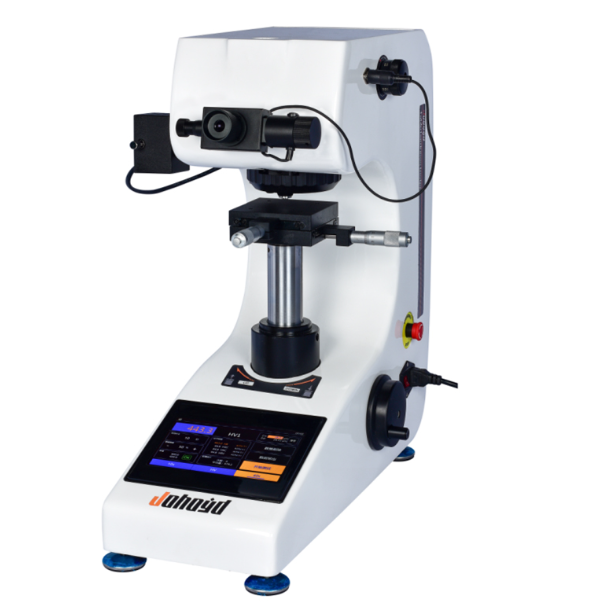

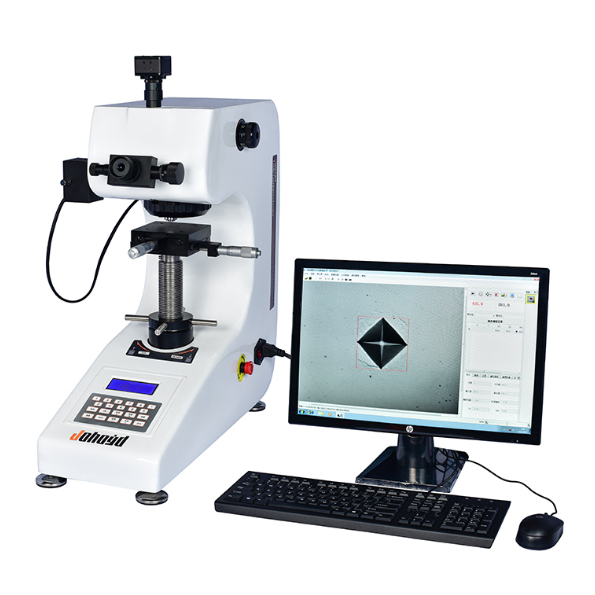

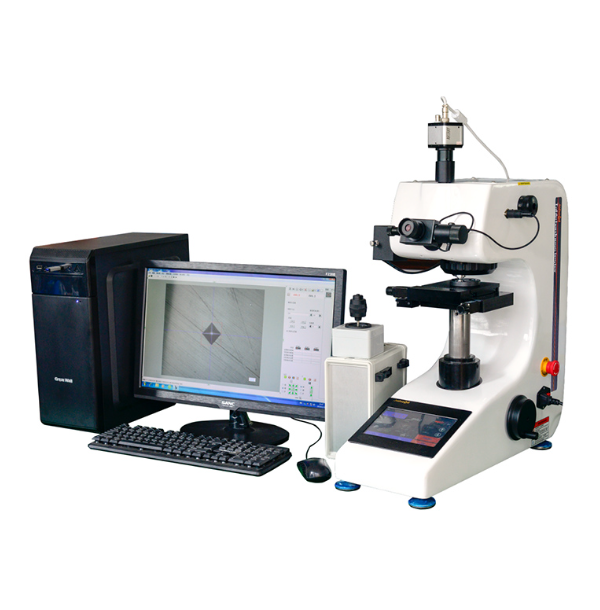

画像処理ソフトウェアを搭載した自動ビッカース硬度計は、圧痕測定精度の向上、オペレーターのミスの低減、試験画像の保存、硬度レポートの生成、および浸食深さや硬度プロファイルの試験に対応できます。ご注文前に、荷重範囲、光学系、カメラ解像度、ソフトウェア機能、XYステージ、サンプルサイズ、校正ブロック、レポートのエクスポート、およびアフターサービスについてご確認ください。
視覚測定
圧痕画像を自動的に取得し、ビッカース硬度値を算出します。
ケースデプステスト
浸炭、窒化、および高周波焼入れされた部品の硬度プロファイル試験をサポートします。
レポートのエクスポート
画像、テストポイント、曲線、硬度値、およびPDFまたはExcel形式のレポートを保存します。
完全な構成
購入者は、テスター、ソフトウェア、ステージ、校正ブロック、治具、およびトレーニングの内容を確認する必要があります。
購入者が自動ビッカース硬度計を選ぶ理由
ビッカース硬度試験は、金属部品、熱処理部品、溶接部、コーティング、薄膜、工具鋼、金型部品、歯車、シャフト、締結部品、精密サンプルなど、幅広い用途で用いられています。単純な手動硬度試験と比較して、画像処理ソフトウェアを搭載した自動ビッカース硬度計は、試験箇所が多く、画像記録や顧客向けレポートが必要な場合に、一貫性の向上に役立ちます。
手動ビッカース硬度試験は、作業者の集中力、圧痕の角の識別、対角線の長さの測定、硬度値の計算、結果の記録といった能力に大きく依存します。異なる作業者が同じ圧痕を測定した場合でも、最終的な値にばらつきが生じる可能性があります。自動画像認識ソフトウェアは、画像をキャプチャし、ソフトウェアによって圧痕の対角線を測定することで、この問題を軽減します。
産業界の購入者にとって、主なメリットは試験時間の短縮だけではありません。より大きなメリットはトレーサビリティです。このシステムは、圧痕画像、試験点位置、硬度値、硬度プロファイル曲線、サンプル情報、校正記録、レポートファイルを保存できます。これは、顧客監査、サプライヤー承認、熱処理品質管理、出荷検査に役立ちます。
1. 必要な負荷範囲を確認する
自動ビッカース硬度計を注文する前に、購入者は必要な試験力範囲を確認する必要があります。サンプルによって必要な荷重は異なります。標準ビッカース試験は、大型の研磨済みサンプルに使用できますが、マイクロビッカース試験は、薄膜、小面積、浸炭深さ試験、コーティング、精密部品などに必要です。
荷重が高すぎると、圧痕が大きくなりすぎて、基板や周囲の構造物の影響を受ける可能性があります。荷重が低すぎると、圧痕が小さすぎて正確に測定できない可能性があります。適切な荷重範囲は、材料の種類、試料の厚さ、表面状態、予想される硬度、および試験規格に合致している必要があります。
| 応用 | 推奨される検査の必要性 | 購入者チェックポイント |
|---|---|---|
| 熱処理された鋼部品 | 表面硬度と断面硬度 | HVスケール、予想される硬度範囲、およびサンプルの厚さを確認してください。 |
| 浸炭または窒化処理された部品 | 浸炭深さおよび硬度プロファイル試験 | 低負荷マイクロビッカース試験機能とプロファイルソフトウェアを確認してください。 |
| コーティングおよび薄膜 | 小さな圧痕と基板の影響制御 | 最小負荷量、光学的透明度、およびサンプル調製方法を確認してください。 |
| 溶接部 | 溶接金属、熱影響部、母材における硬度変化の経路 | テストポイントの間隔、XYステージ、およびレポートのレイアウトを確認してください。 |
2. ビジョンソフトウェアの機能を確認する
画像処理ソフトウェアは、多くの工場が手動のビッカース硬度試験からソフトウェアに移行する主な理由です。購入者は、機械にソフトウェアが搭載されているかどうかを尋ねるだけでなく、そのソフトウェアが実際にどのような機能を備えているかを確認する必要があります。有用なシステムであれば、圧痕画像の取得、自動対角線測定、硬度計算、試験点の保存、データのエクスポート、レポート作成などの機能をサポートしているべきです。
浸炭深さ試験においては、ソフトウェアは硬度プロファイル曲線にも対応している必要がある。溶接サンプルについては、溶接金属、熱影響部、母材全体にわたる試験位置の記録を支援する必要がある。顧客向けレポートについては、購入者が確認できる形式で、鮮明なデータと画像をエクスポートできる必要がある。
重要なソフトウェア機能には以下が含まれます。
自動インデント画像キャプチャ。
自動または補助による対角線測定。
硬度値の計算。
試験点の位置と座標の記録。
硬度プロファイル曲線の生成。
事例の深度分析。
インデント画像の保存。
PDFおよびExcel形式のレポートエクスポート機能。
サンプルID、バッチ番号、オペレーター、および検査日の記録。
校正記録の入力またはエクスポート。
3. カメラ、光学システム、画質を確認する
自動測定は画像品質に依存します。カメラ、レンズ、照明、または光学系が不安定な場合、ソフトウェアが凹みを明確に識別できない可能性があります。購入者は、カメラの解像度、対物レンズの倍率、照明品質、焦点合わせ方法、およびシステムが実際のサンプル上で凹みの輪郭を鮮明に捉えることができるかどうかを確認する必要があります。
これは、マイクロビッカース試験、窒化層、コーティング、薄片、および微細構造を持つ試料において特に重要です。圧痕が非常に小さい場合があるため、画像品質が低いと再現性に直接影響する可能性があります。
| 光学機器 | なぜそれが重要なのか | 購入者が尋ねるべきこと |
|---|---|---|
| カメラの解像度 | 凹み画像の鮮明度に影響します | このシステムは、ビッカース圧痕の角を鮮明に捉えることができますか？ |
| 対物レンズ | 倍率と測定範囲に影響します | 通常の高電圧試験およびマイクロ高電圧試験には、どのような目的が含まれていますか？ |
| 照明 | 照明が不十分なため、凹みの縁が不明瞭です。 | 研磨サンプルとエッチングサンプルでは、照明の調整は可能ですか？ |
| 焦点合わせの方法 | 画像の再現性とオペレーターの効率性を向上させます。 | フォーカスはマニュアル、アシスト式、それともオートフォーカスですか？ |
4. 手動式XYステージか電動式XYステージかを決定する
XYステージは、試料の移動と試験点の位置決めを制御します。単純なビッカース硬度試験であれば、手動ステージで十分な場合もあります。浸炭深さ、溶接部の硬度測定、多点バッチ試験、または繰り返しプロファイル試験を行う場合は、電動式または高精度のXYステージを使用することで、効率が向上し、位置決め誤差を低減できます。
購入者は、サンプルサイズ、ステージ移動範囲、位置決め精度、治具オプション、およびソフトウェアが座標を記録できるかどうかを確認する必要があります。ラボで取り付けた断面、歯車、シャフト、溶接部、またはコーティングをテストする場合、XYステージの品質は非常に重要になります。
XYステージの選択においては、以下の点を考慮する必要があります。
最大サンプルサイズと取り付けサンプルサイズ。
X方向とY方向の移動範囲。
手動または電動による動作。
位置決め精度と再現性。
座標記録機能。
ケース深さプロファイルテストとの互換性。
治具またはサンプルホルダーのオプション。
5. サンプル準備要件を確認する
自動ビッカース硬度試験では、依然として適切な試料前処理が必要です。ソフトウェアは試料表面の不良を補正できません。試料に切削痕、深い傷、角の丸み、油分、酸化スケール、または研磨ムラがある場合、圧痕が不明瞭になり、結果が信頼できなくなる可能性があります。
浸炭深さ試験、コーティング硬度試験、溶接部試験、マイクロビッカース硬度試験を行うには、金属組織切断機、マウンティングプレス、研削・研磨機、顕微鏡、洗浄ツールなども必要となる場合があります。完全な見積もりには、硬度計本体と準備作業の両方を考慮する必要があります。
| テストアプリケーション | サンプル準備が必要 | 推奨機器 |
|---|---|---|
| 一般的なビッカース試験 | 清潔で平らな研磨面 | 研削・研磨工具 |
| ケース詳細テスト | 断面切断、取り付け、研削、研磨 | 切断機、取付プレス、研削研磨機 |
| 溶接部の硬度試験 | 溶接断面の準備 | 切断、取り付け、研磨、顕微鏡検査 |
| コーティングおよび薄膜 | 高品質な刃持ちと研磨 | 精密な試料調製とマイクロビッカース試験 |
6. 校正ブロック、圧子、および付属品を確認する
自動ビッカース硬度計の見積もりには、必要な校正ブロック、ビッカースダイヤモンド圧子、対物レンズ、試料ホルダー、ソフトウェア、必要に応じてコンピュータ、データケーブル、および操作マニュアルが含まれている必要があります。購入者は、設置、トレーニング、およびソフトウェアサポートが含まれているかどうかも確認する必要があります。
校正ブロックは、想定される硬度範囲と試験荷重に合致している必要があります。マイクロビッカース試験では、マイクロHVブロックが重要です。標準ビッカース試験では、HVブロックは動作範囲に合致している必要があります。重要なバッチ検査の前に、校正検証の記録を報告書に記載する必要があります。
見積書には以下が記載されている必要があります。
主な試験機の機種と負荷範囲。
ビッカース社製ダイヤモンド圧子。
対物レンズおよび光学構成。
カメラおよび画像処理ソフトウェアパッケージ。
手動式または電動式のXYステージ。
高電圧およびマイクロ高電圧校正ブロック。
サンプルホルダーおよび固定具。
コンピュータ、モニター、レポートのエクスポートオプション。
設置、トレーニング、保証、および技術サポート。
購入者タイプ別の推奨構成
購入者によって必要な構成は異なります。小規模な品質管理ラボであれば、自動画像測定とレポートのエクスポート機能だけで十分かもしれません。熱処理工場であれば、マイクロビッカース硬度試験機能が必要になるでしょう。研究機関や高度な産業ラボであれば、電動ステージ、浸炭深さ曲線測定機能、そして完全な金属組織学的試料作製装置が必要になるかもしれません。
| 購入者タイプ | 推奨構成 | 主な目的 |
|---|---|---|
| 一般金属品質管理ラボ | 自動ビッカース硬度計、カメラ、ソフトウェア、校正ブロック、レポートエクスポート | 定期的な高電圧試験と顧客レポート |
| 熱処理工場 | マイクロビッカース硬度計、XYステージ、ケース深度ソフトウェア、サンプル調製装置 | 浸炭層、窒化層、誘導加熱硬化層の試験 |
| 溶接品質管理ラボ | ビッカースまたはマイクロビッカース試験機、試験経路ソフトウェア、研磨済み溶接断面ワークフロー | 溶接金属、熱影響部、および母材の硬度マッピング |
| コーティングまたは表面処理ラボ | 低負荷マイクロビッカース試験機、自動画像認識ソフトウェア、エッジ保持準備ツール | コーティング硬度、薄膜試験、およびプロファイルレポート |
見積もりを依頼する前に確認すべき重要な質問
正確な見積もりを得るには、購入者は自動ビッカース硬度計の価格だけを尋ねるのではなく、詳細な試験要件を送付する必要があります。情報が詳細であればあるほど、適切な構成を提案しやすくなります。
どのような材料が試験されるのか？
必要な硬度スケールと荷重範囲は？
標準ビッカース硬度計、マイクロビッカース硬度計、それとも両方が必要ですか？
サンプルのサイズ、厚さ、表面状態はどのようなものですか？
浸炭深さや硬度プロファイルの試験が必要ですか？
手動式XYステージと電動式XYステージのどちらが必要ですか？
自動的な凹み測定と画像保存が必要ですか？
顧客はPDFレポート、Excelデータ、画像、または曲線データを必要としますか？
切断、取り付け、研削、研磨のための機器は既にお持ちですか？
インストール、トレーニング、ソフトウェアサポート、およびキャリブレーションブロックが必要ですか？
結論：テスト機器だけでなく、包括的なテストソリューションを購入してください。
画像処理ソフトウェアを搭載した自動ビッカース硬度計は、工場における試験の再現性向上、手動読み取りエラーの削減、レポート作成の迅速化、顧客監査要件への対応に役立ちます。ただし、購入者は注文前に完全な構成を確認する必要があります。
適切なソリューションには、適切な荷重範囲、クリアな光学系、信頼性の高いカメラ、便利なソフトウェア機能、安定したXYステージ、校正ブロック、ビッカース圧子、サンプル固定具、レポートのエクスポート機能、および必要に応じてサンプル準備装置が含まれている必要があります。
貴社工場で熱処理部品、溶接部、コーティング、浸炭深さサンプル、工具鋼、歯車、シャフト、締結部品、精密金属部品などの試験を実施されている場合は、ご注文前にサンプルと試験基準をお知らせください。包括的なご提案により、構成ミス、付属品の不足、試験結果の不安定化などを回避できます。
よくある質問
自動ビッカース硬度計とは何ですか？
これは、カメラとソフトウェアを使用して圧痕画像を撮影し、対角線を測定し、硬度値を計算し、レポートを生成するビッカース硬度試験システムです。
購入者はいつ自動画像処理ソフトウェアを選択すべきでしょうか？
自動画像処理ソフトウェアは、ラボで再現性のある圧痕測定、多数のテストポイント、ケース深さ曲線、画像記録、および顧客レポートが必要な場合に役立ちます。
自動ビッカース硬度計は、ケースの深さを測定できますか？
はい、システムに適切な低負荷マイクロビッカース硬度測定機能、XYステージ、および表面から中心部までの硬度試験用プロファイルソフトウェアが搭載されていれば可能です。
自動化ソフトウェアはサンプル前処理に取って代わるのか？
いいえ。正確な圧痕測定には、適切な切断、取り付け、研削、研磨、および洗浄が依然として必要です。
