半導体製造における精密検査ワークフロー
半導体製造における精密検査ワークフロー
受入材料と前工程検査

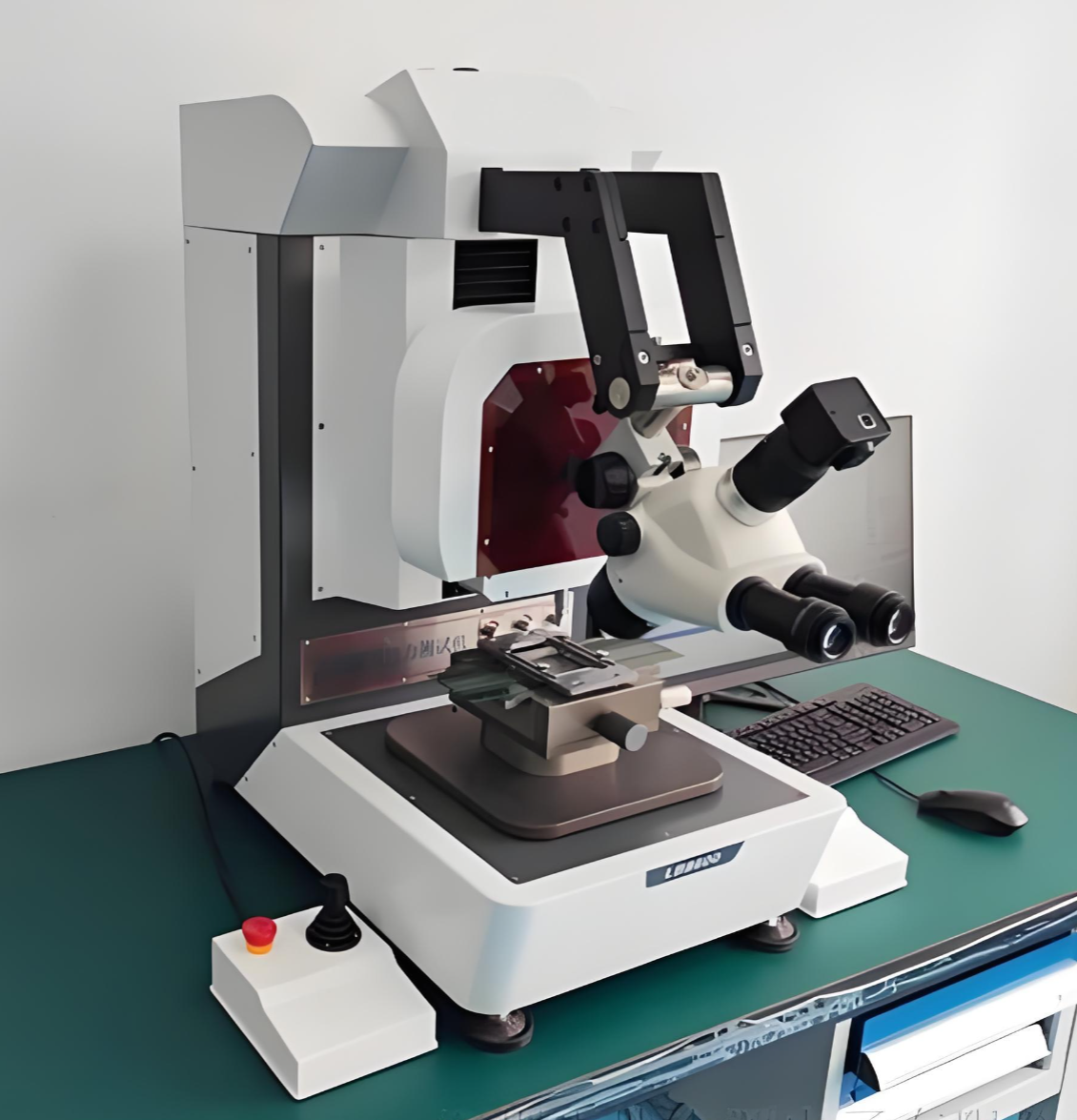

半導体製造プロセスは現代の精密工学の頂点であり、ナノメートル単位の許容差が最終的なチップの性能と歩留まりを左右します。厳密な多段階のプロセスによって、精密検査ワークフローこの信頼性を確保するには、検査が不可欠です。この工程は、主にシリコンウェハーなどの入荷材料の検査から始まります。この段階では、レーザー走査共焦点顕微鏡そして表面粗さ試験機ウェーハの平坦性、ナノトポグラフィー、表面品質を評価する上で非常に重要です。ここでの欠陥は、その後の工程すべてに伝播する可能性があります。フォトリソグラフィー、エッチング、ドーピングを含むウェーハ製造工程の後、フロントエンド検査最も重要になります。これには高解像度の使用が含まれます光学測定プロジェクターそして自動視覚検査システムトランジスタゲートやその他のパターン化された特徴の限界寸法 (CD) を測定します。蘇州新和計測器有限公司高度な顕微鏡と測定システムを提供することで、メーカーは微細な欠陥を検出し、線幅を検証し、ウェーハ上にエッチングされた複雑なパターンが厳格な設計仕様に準拠していることを保証し、デバイスの機能性の完璧な基盤を築くことができます。
バックエンドプロセスにおける構造的完全性と相互接続の信頼性の確保

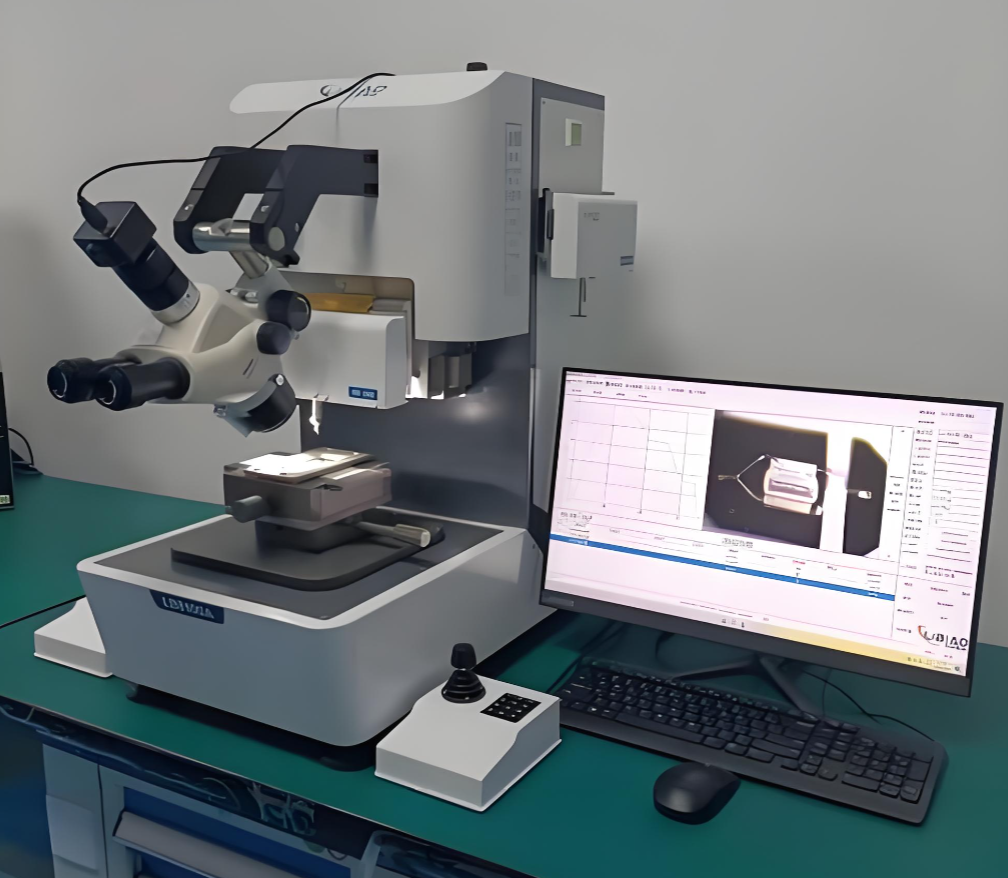

ウェハ上に個々のデバイスが作成されると、焦点はバックエンドプロセスこれらを相互接続し、チップをパッケージングする準備をする工程です。この工程では、構造の完全性と材料特性に関する新たな検査課題が生じます。走査型超音波顕微鏡（C-サム / 土曜）ダイアタッチ層やアンダーフィル材などのチップ内部構造における剥離、ボイド、クラックを検出するために用いられる重要な非破壊検査技術です。同様に、微小硬度計、 含むヴィッカースそして結び目のスケールは、薄膜や様々な基板材料の硬度を測定するために用いられ、機械的安定性と応力誘起破壊に対する耐性の指標となります。材料組成の分析や汚染物質の特定には、X線蛍光（蛍光X線分析装置）分析装置そして走査型電子顕微鏡（SEM）不可欠になります。スカイラインインターナショナルは、ベトナムのメーカーにこれらの高度な分析ツールを提供し、故障の根本原因分析やメタライゼーション層およびはんだバンプの品質検証を可能にし、堅牢な電気接続と長期的なデバイスの信頼性を確保しています。
最終検証、清潔さ、梱包検査

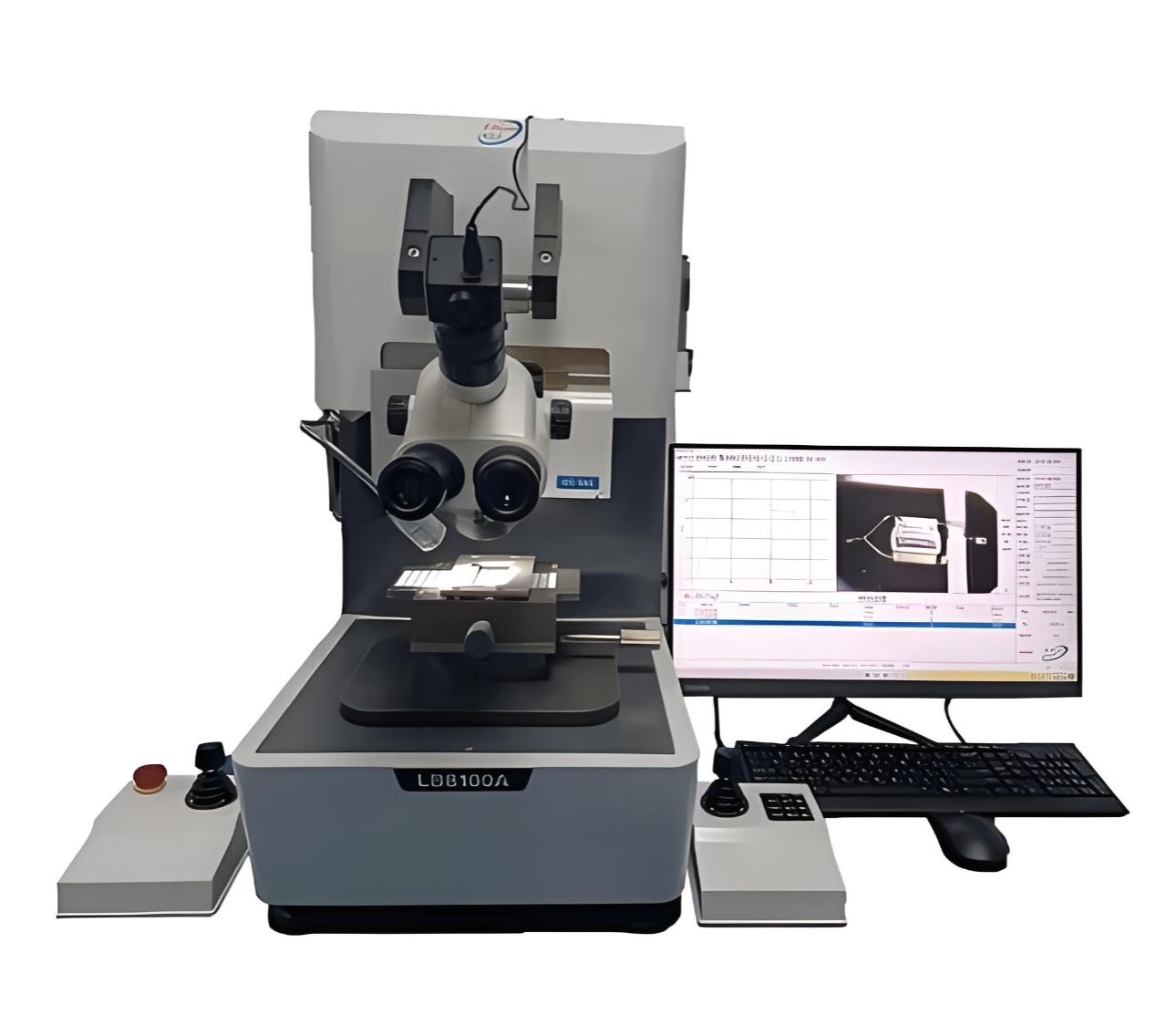

ワークフローの最終段階では、パッケージ化されたチップの品質と最終アプリケーションの準備状況を確認します。包装検査外形寸法、リードの平坦性、共面性が必要な基準を満たしていることを確認するために、多くの場合、ビデオ測定システムそして高精度ノギスさらに、自動車および医療グレードの半導体非常に重視する清浄度試験。自動車部品清浄度試験システムチップ表面の微粒子汚染を分析するために、微細な微粒子であっても繊細なアプリケーションでは壊滅的な故障を引き起こす可能性があるため、次のようなツールが用いられます。最後に、機能テストは機械的な検証によって補完されます。ボンドプルテスターワイヤーボンドの強度を評価し、熱サイクルチャンバーそして環境試験室完成したデバイスを加速寿命テストにかけ、短期間で何年もの動作をシミュレートして耐久性を保証します。蘇州新和の包括的なポートフォリオは、この最終検証フェーズ全体をサポートし、生産ラインから出荷されるすべての半導体デバイスが機能的であるだけでなく、意図されたミッションに対して十分な信頼性があることを証明するために必要な計測バックボーンを提供します。
結論として、半導体製造における精密検査ワークフローは複雑に絡み合ったチェーンであり、ウェーハ検査から最終パッケージ試験に至るまで、それぞれの工程が極めて重要です。マイクロスケールおよびナノスケールの特徴や特性を可視化、測定、分析するために、高度な計測機器が活用されています。蘇州新和計測器有限公司とそのパートナースカイラインインターナショナルは、このハイリスクな業界において重要な推進力として位置付けられています。ワークフローのあらゆるステップに不可欠なツールを提供することで、半導体メーカーは、今日のテクノロジー主導の世界で求められる並外れたレベルの品質、信頼性、そして歩留まりを達成することができます。
