硬度試験前に金属組織試料を準備する方法
硬度試験前に金属組織試料を準備する方法
金属組織学的試料の準備は、硬度試験の精度に直接影響します。清潔で平坦、かつ適切に研磨された試料は、鮮明な圧痕、安定した測定値、そして再現性のある結果を得るのに役立ちます。ビッカース硬度試験、マイクロビッカース硬度試験、ロックウェル硬度試験、ブリネル硬度試験を実施する前に、購入者と試験機関は、試料の切断、取り付け、研削、研磨、洗浄、および支持方法を適切に管理する必要があります。
平坦な試験面
平坦で安定した表面は、圧子が試料に正しく接触するのに役立ち、測定誤差を低減します。
明確な凹み
適切な研磨と研削を行うことで、ビッカース圧痕およびマイクロビッカース圧痕の縁をより容易に識別できるようになります。
再現性のある品質管理結果
一貫した試料調製を行うことで、バッチ間、作業者間、および試験場所間での硬度比較の精度が向上する。
硬度試験は直接測定プロセスと見なされることが多いが、結果は試料の準備に大きく左右される。試料表面が粗い、湾曲している、汚染されている、過熱している、支持が不十分である、または平坦でないといった場合、たとえ高品質の硬度計であっても、不安定な測定値や誤った測定値が生じる可能性がある。これは特にビッカース硬度試験やマイクロビッカース硬度試験において顕著であり、これらの試験では小さな圧痕の対角線の長さから硬度値が算出される。 金属組織学的試料作製は、代表的で、清浄で、平坦かつ研磨された試験面を作成するために行われます。薄膜、コーティング、溶接部、浸炭深さ分析、および小型精密部品の場合、適切な試料作製が不可欠です。試料作製が不十分だと、圧痕の縁が不明瞭になったり、荷重が不均一になったり、表面層が損傷したり、実際の材料状態を反映しない測定値が得られたりする可能性があります。 工業的な品質管理においては、試料の準備は硬度試験のワークフロー全体の一部として扱うべきである。切断機、取付プレス、研削・研磨機、消耗品、洗浄方法、試料固定具など、すべてが最終的な試験の信頼性に影響を与える。 切断は、金属組織学的試料作製における最初のステップです。目的は、材料の構造や表面硬度を変化させることなく試料断面を得ることです。切断によって過度の熱、変形、亀裂、または焼けが生じると、試験領域付近の硬度値に影響が出る可能性があります。 金属、コーティング、溶接部、熱処理部品の加工には、適切な切断ディスクとクーラントを備えた専用の金属組織切断機を使用する必要があります。切断工程は、熱損傷と機械的変形を最小限に抑えるように制御する必要があります。非常に小さな部品や繊細な材料の場合は、特別なクランプ方法や低損傷切断方法が必要になる場合があります。1. 硬度試験前に試料の準備が重要な理由
2. 正しいサンプルカットから始める

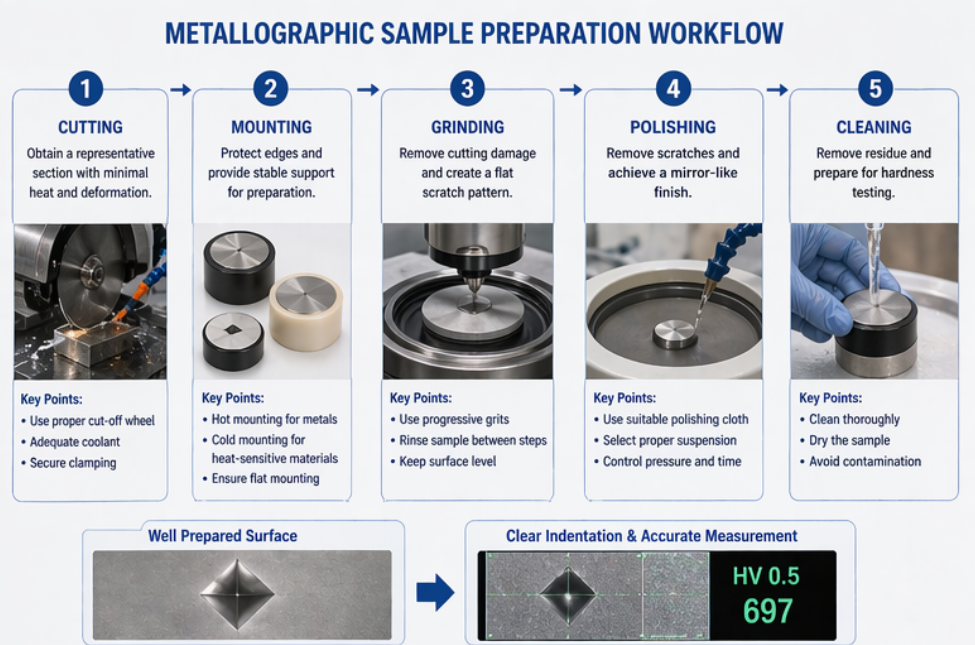

準備ステップ 主なリスク 推奨される管理 切断 熱による損傷、変形、ひび割れ 適切な切断ディスク、クーラント、安定したクランプを使用してください。 取り付け 端部の支持が不十分、またはサンプルが傾いている 適切なホットマウントまたはコールドマウント方法を選択してください 研削 深い傷と凹凸のある表面 段階的な研磨材の順序と十分な水冷を使用する 研磨 角が丸くなっていたり、傷が残っていたりします。 適切な研磨布、懸濁液、圧力、および時間を使用してください。
マウントを使用することで、小型、薄型、不規則な形状、または繊細なサンプルを、研削、研磨、硬度試験中にしっかりと固定できます。適切にマウントされたサンプルは取り扱いが容易になり、圧痕試験時の支持力も向上します。これは、コーティング、浸炭深さ試験、溶接部、および小型精密部品において特に重要です。 ホットマウントは、良好なエッジ保持性、安定した支持、効率的な準備が可能であることから、多くの金属サンプルに一般的に使用されています。一方、コールドマウントは、熱に弱い材料、脆いコーティング、電子部品、またはマウント温度や圧力に耐えられないサンプルに適しています。購入者は、材料の感度、エッジ保持要件、および試験目的に応じてマウント方法を選択する必要があります。 硬度試験では、試料を平らにしっかりと固定する必要があります。試料が傾いていたり、支持が不十分だったりすると、圧痕が正しく形成されない可能性があります。マイクロビッカース硬度試験や浸炭深さ試験では、試験点が表面層や断面の端に近い場合があるため、エッジ保持が特に重要です。 研削は切削による損傷を取り除き、平坦な表面を作り出します。研磨は微細な傷を取り除き、光学測定に適した表面状態にします。これら2つの工程の品質は、圧痕の視認性と硬度測定結果の再現性に直接影響します。 一般的な前処理工程では、まず目の細かい研磨紙を段階的に使用し、その後、ダイヤモンド懸濁液またはその他の適切な研磨材で研磨します。具体的な工程は、材料の硬度、試料のサイズ、および要求される表面品質によって異なります。圧力が強すぎると、軟質材料が変形したり、試料の角が丸くなったりする可能性があります。研磨が不十分だと、深い傷が残り、圧痕測定に影響を与える可能性があります。 ビッカース硬度試験およびマイクロビッカース硬度試験では、圧痕の対角線を正確に測定する必要があるため、研磨品質が非常に重要です。ロックウェル硬度試験では、必ずしも鏡面研磨は必要ありませんが、表面は平坦で清潔かつ安定している必要があります。ブリネル硬度試験では、一部の工業用途では粗い表面でも許容される場合がありますが、厚く付着したスケール、汚れ、または不均一な接触は避けるべきです。 研削・研磨後には、研磨粒子、研磨液、油、粉塵、および剥離した破片を除去するために洗浄が必要です。表面の汚染は、圧痕形成や光学測定に支障をきたす可能性があります。マイクロビッカース試験では、小さな粒子や残留物であっても、圧痕の縁を識別することを困難にする場合があります。 試料は、材料および実験手順に応じて、適切な溶剤、水洗、超音波洗浄、または圧縮空気乾燥を用いて洗浄することができる。硬度試験を行う前に、試料は完全に乾燥させておく必要がある。微細構造観察のためにエッチングが必要な場合は、過度のエッチングは圧痕縁の鮮明度に影響を与える可能性があるため、慎重に制御する必要がある。 硬度試験において、必ずしも最も美しい微細構造を明らかにすることが目的ではありません。目的は、圧子が適切に接触し、圧痕を正確に測定できる、信頼性の高い試験面を作り出すことです。3. 適切な取り付け方法を選択する
4. 研削および研磨品質の管理
硬度測定法 表面積要件 準備の重点 マイクロビッカース 非常に清潔で、平らで、磨かれた表面 傷、角の丸み、表面の変形を避けてください。 ビッカース 対角線測定用のクリアな表面 凹みの縁が目視可能で測定可能であることを確認してください。 ロックウェル 平坦で安定した試験面 スケール、曲率、および不十分なサポートを避ける ブリネル 清潔な代表的な表面 厚いスケールを除去し、安定した接触面を確保する 5．試験前にサンプルを洗浄する

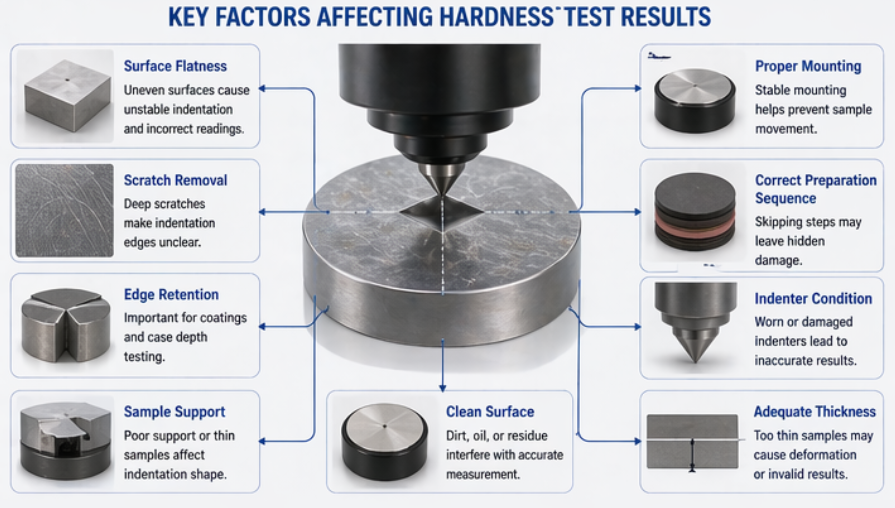

硬度試験における多くの誤差は、硬度計自体に起因するものではありません。それらは、試料の準備不良に起因します。例えば、切削時の過熱は表面硬度を変化させる可能性があります。深い研削傷は、圧痕の縁を不明瞭にする可能性があります。不適切な取り付けは、試料のずれを引き起こす可能性があります。過度の研磨圧力は、縁を丸めたり、軟質材料を変形させたりする可能性があります。 よくある間違いとして、試料の端、以前の圧痕、または損傷箇所に近すぎる場所で試験を行うことが挙げられます。圧痕は、端や他の圧痕から十分な距離を保った、代表的な領域に配置する必要があります。ケース深さ試験の場合、試験点は規定の間隔と深さプロファイルに従う必要があります。 過度の熱で切断したり、冷却が不十分だったりする。 粗い表面、汚れた表面、酸化した表面、または曲面上でテストを行う。 研磨後に深い傷が残る。 柔らかい素材を過度に研磨したり、角を丸めたりすること。 試料を斜めに取り付ける。 サンプル端または別の凹みに近すぎる場所でテストを行った。 試料の厚さや荷重時の支持構造は無視する。 調整を行わずに、すべての材料に対して単一の準備プロセスを使用する。 完全な実験室には、硬度計だけでなく、適切な金属組織学的試料作製装置も必要です。多くの産業用途において、切断機、マウンティングプレス、研削・研磨機、研磨消耗品、試料ホルダー、洗浄工具などは、硬度計本体と同様に重要です。 研究所が主にマイクロビッカース硬度試験またはビッカース硬度試験を実施する場合、高品質の研削と研磨が不可欠です。研究所がコーティングや浸炭深さプロファイルを試験する場合、エッジ保持と正確な断面準備が重要です。研究所が大型の鋳造品や鍛造品を専門とする場合、試料の切断、表面処理、および安定した支持を考慮する必要があります。6．よくある準備ミスを避ける
避けるべきよくある間違い：
7. 硬度試験方法に合わせた準備装置

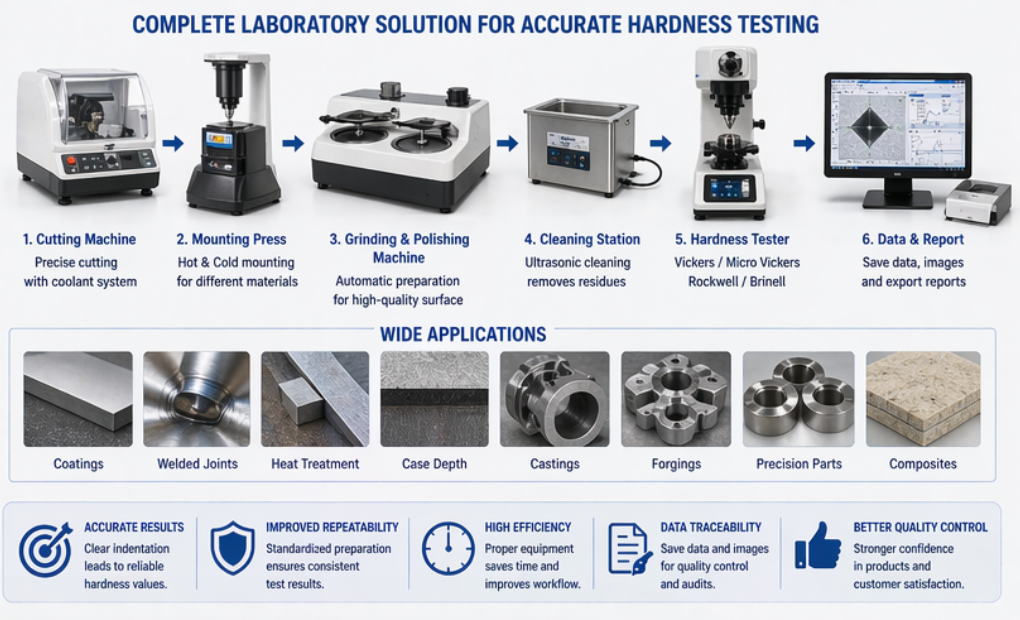

機器／消耗品 目的 購入者チェックポイント 金属組織切断機 損傷が最小限のサンプルセクションを取得する 切断能力、冷却、およびクランプを確認してください。 マウンティングプレス 小型または不規則なサンプルをサポートする 材質に応じて、ホットマウントまたはコールドマウントを選択してください。 研削・研磨機 平らで傷のない表面を作る ディスクサイズ、速度制御、サンプルホルダーを確認してください。 研磨用消耗品 最終的な表面品質を向上させる 適切な布、懸濁液、および研磨材の順序を選択してください。
金属組織学的試料作製装置を選定したり、硬度試験手順を定めたりする前に、購入者は試料および試験に関する明確な情報を準備する必要があります。これにより、硬度試験の要件に合った適切な試料作製方法を選択することができます。 どのような材料が試験されるのでしょうか？ サンプルは金属、コーティング、溶接部、鋳造品、鍛造品、プラスチック、または複合材のどれですか？ ビッカース硬度、マイクロビッカース硬度、ロックウェル硬度、ブリネル硬度のうち、どの硬度測定方法を使用しますか？ 試料は断面作製が必要ですか？ コーティングやケース深さのテストにおいて、エッジ保持は重要ですか？ その材料は熱に弱いですか、それとも変形に弱いですか？ どのようなサンプルサイズと厚さを用意する必要がありますか？ 1日に何個のサンプルを準備する必要がありますか？ 手動研磨と自動研磨のどちらが必要ですか？ 準備から硬度試験まで、包括的なソリューションが必要ですか？ 金属組織学的試料作製は、硬度試験の精度において重要な要素です。適切に切断、取り付け、研磨、洗浄、支持された試料は、鮮明な圧痕と再現性のある硬度値を得るのに役立ちます。これは、ビッカース硬度、マイクロビッカース硬度、コーティング、浸炭深さ分析、溶接部、および小型精密部品の試験において特に重要です。 購入者は、試料の準備を二次的な工程として扱うべきではありません。硬度計と試料準備装置は、材料の種類、試料の形状、試験方法、日々の作業量、および文書化要件に基づいて、同時に選定する必要があります。 完全な準備ワークフローを導入することで、試験エラーを減らし、ラボの効率を向上させ、品質管理結果を生産チーム、顧客、検査記録にとってより信頼できるものにすることができます。 清潔で平坦かつ研磨されたサンプルは、圧子が表面に正しく接触するのに役立ち、圧痕の測定を容易にし、結果の信頼性を向上させます。 いいえ。マイクロビッカース硬度試験とビッカース硬度試験は通常、より高度な研磨が必要ですが、ロックウェル硬度試験とブリネル硬度試験は、用途によっては研磨度の低い表面でも許容される場合があります。 はい。切断時の過度の熱や変形は表面状態を変化させ、硬度測定値の不正確さにつながる可能性があります。 一般的なワークフローには、切断機、取り付けプレス、研削・研磨機、研磨用消耗品、サンプルホルダー、洗浄ツールなどが含まれる。8. サンプル準備ワークフローを設定する前に確認すべき重要な質問
結論：より良い準備は、より信頼性の高い硬度測定結果を生み出す。
よくある質問
硬度試験の前に試料の準備が重要なのはなぜですか？
すべての硬度試験において、鏡面研磨は必要ですか？
切削不良は硬度測定結果に影響を与えることがありますか？
金属組織学的試料作製にはどのような装置が必要ですか？
試料調製から硬度試験まで、包括的なソリューションが必要ですか？
材料の種類、サンプルサイズ、硬度試験方法、前処理要件、および1日あたりのサンプル量をお知らせください。お客様の品質管理ラボに適した金属組織学的試料作製装置と硬度試験ソリューションをご提案いたします。
