レポート、圧痕画像、浸食深さ曲線を作成するための自動硬度試験ソフトウェア
レポート、圧痕画像、浸食深さ曲線を作成するための自動硬度試験ソフトウェア
自動硬度試験ソフトウェアは、産業用QCラボにおいて、測定再現性の向上、圧痕画像の保存、試験点の記録、硬度レポートの生成、データのエクスポート、ビッカース硬度、マイクロビッカース硬度、ブリネル硬度、溶接硬度、コーティング硬度、熱処理検査の浸炭深さ曲線の作成などを支援します。ご注文前に、ソフトウェアの機能、カメラとの互換性、レポート形式、データ保存方法、校正記録、およびシステムが自社の試験ワークフローに適合するかどうかをご確認ください。
画像計測
ソフトウェアは、撮影した画像からビッカース硬度対角線径やブリネル圧痕径を測定できる。
レポートのエクスポート
PDFおよびExcel形式のレポートは、品質管理ラボが顧客向けに明確な検査記録を提供するのに役立ちます。
ケース深度曲線
マイクロビッカース硬度測定ソフトウェアは、表面から中心部までの硬度変化を表示できます。
トレーサビリティ
サンプルID、バッチ番号、オペレーター、校正記録、および画像は、監査への準備態勢を向上させます。

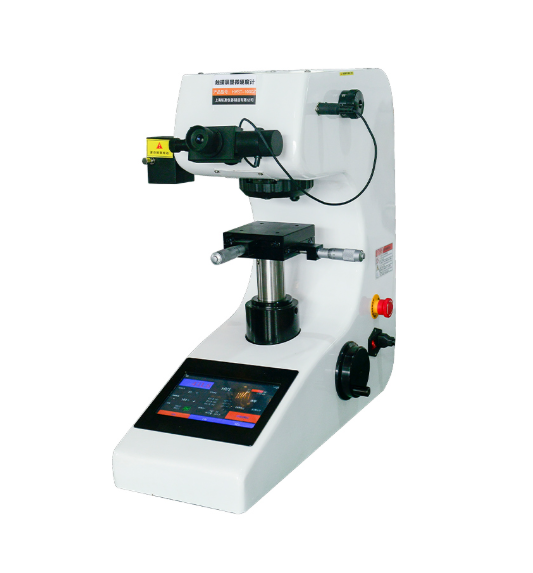

多くの工場では、硬度測定結果を依然として手作業で記録しています。これは簡単な社内チェックには許容範囲内かもしれませんが、研究所がビッカース硬度測定、マイクロビッカース圧痕深さ試験、ブリネル圧痕測定、顧客レポート、またはバッチトレーサビリティを繰り返し必要とする場合、問題となります。手作業による測定と手書きの記録は、作業者間のばらつき、報告ミス、および顧客監査時の証拠の弱体化につながる可能性があります。 自動硬度試験ソフトウェアは、試験機、カメラ、光学システム、サンプルステージ、測定データ、およびレポートワークフローを接続します。圧痕画像の取得、硬度値の計算、試験点位置の保存、曲線の生成、レポートのエクスポートが可能です。産業界の購入者にとって、このソフトウェアは単なる便利な機能ではなく、結果の一貫性とレポートの品質に直接影響します。 熱処理工場、歯車メーカー、シャフトサプライヤー、ベアリング工場、鋳造・鍛造工場、溶接品質管理ラボ、コーティング検査ラボ、工具鋼ユーザー、精密機械加工サプライヤーにとって、ソフトウェアは硬度試験のレビュー、再現、および証明を容易にします。 購入者がまず確認すべき機能は、圧痕画像のキャプチャと測定です。ビッカース硬さ試験およびマイクロビッカース硬さ試験では、ソフトウェアは菱形の圧痕の2つの対角線の長さを測定する必要があります。ブリネル硬さ試験では、圧痕の直径を測定する必要があります。これにより、手動による読み取りのばらつきが減り、画像ベースの記録作成に役立ちます。 画像品質は重要です。ソフトウェアの結果は、カメラの解像度、光学倍率、照明、サンプル表面の品質、および圧痕の鮮明さに左右されます。購入者は、構成を確定する前に、サプライヤーが類似サンプルから得られた実際の圧痕画像を提示できるかどうかを確認する必要があります。産業用品質管理ラボにおいて硬度試験ソフトウェアが重要な理由
1. 圧痕画像の取得と測定
試験方法 ソフトウェア測定の必要性 購入者チェックポイント ビッカース 2つの圧痕対角線を測定し、HV値を計算する 画像の鮮明度、対角線の寸法を確認し、レポートをエクスポートします。 マイクロビッカース 研磨された断面上の小さな凹みを測定する 低負荷時の画像品質とサンプル準備要件を確認してください。 ブリネル 圧痕の直径を測定し、HBW値を計算する。 デジタル直径測定と画像保存を確認する ケース詳細テスト 表面から中心部まで多数のマイクロビッカース硬度を測定します。 点間隔、座標、曲線生成、およびエクスポート機能を確認してください。
優れたソフトウェアシステムは、硬度値を表示するだけでなく、ラボが実用的なレポートを作成できるよう支援するものでなければなりません。顧客向けのレポートには、サンプル情報、材料グレード、バッチ番号、試験方法、スケール、荷重、試験場所、硬度値、校正記録、オペレーター、日付、および結果判定を含める必要があります。 多くの購入者は、硬度測定結果を検査報告書、出荷書類、サプライヤー品質ファイル、または社内バッチ記録に添付するために、PDFまたはExcel形式でのエクスポートを必要としています。工場が要求の厳しい顧客に対応している場合、レポート形式はソフトウェア評価の重要な要素となります。 サンプル名、部品番号、図面番号、およびロット番号。 材料のグレード、熱処理条件、および試験規格。 試験方法、スケール、力、および試験位置。 硬度値、平均値、最小値、最大値。 圧痕画像と試験点記録。 校正ブロック情報と機械ID。 検査実施者、検査日、および最終判定。 顧客向け資料として、PDF、Excel、または画像形式でエクスポートできます。 浸炭深さ曲線の生成は、マイクロビッカース硬度試験において最も重要なソフトウェア機能の一つです。浸炭、窒化、炭窒化、高周波焼入れ、コーティング、または表面処理された部品の場合、試験所では表面から中心部に向かって硬度値を測定する必要がある場合があります。ソフトウェアはこれらの値を明確な硬度プロファイル曲線に変換する必要があります。 浸炭深さレポートには、試験点間の距離、硬度値、プロファイル曲線、必要に応じて有効浸炭深さの結果、サンプル情報、および試験条件を記載する必要があります。これにより、熱処理工場や産業用購買担当者は、硬化層が要求される深さと硬度勾配を満たしているかどうかを確認できます。2. 顧客および社内品質管理部門向け硬度レポート
便利なレポート機能には以下が含まれます。
3．熱処理部品の浸炭深さ曲線
応用 必要なソフトウェア機能 報告するメリット 浸炭処理された歯車 表面からコアまでのマイクロHVプロファイル曲線 効果的なケース深度とコアトランジションを示す 窒化処理されたシャフト 低荷重圧痕記録および曲線生成 薄層の硬度分布を示す 誘導焼入れされたトラック 多点硬度測定経路および座標記録 硬化ゾーンの深さと遷移領域を確認します コーティングまたは表面処理された部品 小さな凹みの画像保存とレイヤープロファイルデータ コーティングまたは表面処理の品質レビューをサポートします
マイクロビッカース浸炭深さ試験、溶接部硬度試験、およびコーティング断面試験の場合、ソフトウェアは各圧痕の位置を記録する必要があります。システムが手動または電動のXYステージに接続されている場合、圧痕間隔を制御し、硬度測定経路の再現性を向上させるのに役立ちます。 これは、複数のサンプルを同じパターンでテストする必要がある場合に特に役立ちます。たとえば、熱処理ラボでは、複数のギアサンプルで表面から芯までのプロファイルを同じにする必要がある場合があります。溶接品質管理ラボでは、溶接金属、熱影響部、および母材全体にわたって再現性のあるパスが必要になる場合があります。 手動式または電動式のXYステージに対応。 試験点の座標記録。 ケース深さプロファイルの点間隔制御。 溶接部およびコーティング層の試験経路設定。 複数のサンプルに対して同じテストパターンを繰り返すことができる。 レポートのエクスポート機能および硬度プロファイル曲線との統合。 産業界の購買担当者は、硬度計が試験前に検証済みかどうかをよく尋ねます。便利なソフトウェアシステムがあれば、校正ブロックの値、検証結果、機械ID、オペレーター、検査日などを記録できます。これは、顧客監査や品質に関する紛争において重要です。 トレーサビリティは、バッチ検査において特に重要です。完全なソフトウェア記録には、硬度値とサンプルID、材料バッチ、熱処理バッチ、試験場所、測定画像、校正記録、およびレポート番号を関連付ける必要があります。4. テストポイント座標とXYステージ統合
XYステージとソフトウェア機能による確認：
5. 校正記録およびデータトレーサビリティ
トレーサビリティアイテム なぜそれが重要なのか ソフトウェアチェックポイント 校正記録 検査前にテスターが検証済みであることを示します 校正ブロックの値と結果を保存できますか？ インデント画像 測定品質の視覚的な証明を提供する 各画像と硬度値を関連付けることはできますか？ サンプルIDとバッチID 結果を生産記録または出荷記録にリンクする サンプル情報を入力およびエクスポートすることは可能ですか？ オペレーターと日付 内部レビューおよび顧客監査をサポートする レポートには、オペレーター、時間、およびマシンIDを表示できますか？
硬度試験ソフトウェアは、サプライヤーによって大きく異なります。基本的な値を表示・保存するだけのシステムもあれば、自動圧痕測定、画像保存、浸食深さ曲線、レポートテンプレート、データベース管理、ソフトウェア制御による段階制御などをサポートするシステムもあります。購入者は、価格を比較する前に、ソフトウェアパッケージの内容を正確に確認する必要があります。 適切なソフトウェアと機械構成を得るためには、購入者は硬度データが試験後にどのように使用されるかを説明する必要がある。 ブリネル硬度、ビッカース硬度、マイクロビッカース硬度、またはその他の硬度測定方法のうち、どの方法を使用しますか？ 自動圧痕測定が必要ですか？ 各テストポイントごとにインデント画像の保存が必要ですか？ PDF、Excel、またはカスタマイズされたレポートのエクスポートが必要ですか？ 浸炭深さ曲線や表面から中心部までの硬度プロファイルが必要ですか？ テストポイントの座標とXYステージの統合が必要ですか？ 顧客は報告書に校正記録を記載することを要求しますか？ 1日に測定されるサンプル数と測定ポイント数はいくつですか？ 複数の事業者はそれぞれ個別の記録が必要ですか？ ソフトウェアのトレーニング、リモートサポート、アップグレードサービスが必要ですか？ 自動硬度試験ソフトウェアは、工場が単純な硬度値の測定にとどまらず、より高度な測定を行うのに役立ちます。画像ベースの測定、レポートのエクスポート、浸炭深さ曲線、校正記録、サンプル追跡、顧客監査文書作成などをサポートします。 基本的な社内試験であれば、シンプルなデータ出力で十分な場合もあります。しかし、ビッカース硬度、マイクロビッカース硬度、ブリネル硬度、浸炭深さ、溶接硬度、コーティング硬度、および顧客向けレポートについては、自動画像処理ソフトウェアを使用することで、再現性、効率性、および文書の品質を向上させることができます。 工場で硬度試験レポート、圧痕画像、浸炭深さ曲線、デジタル品質管理記録が必要な場合は、機械の価格を比較する前にソフトウェアの機能を確認してください。適切なソフトウェアパッケージを使用することで、硬度試験ワークフロー全体の信頼性が向上し、管理が容易になります。 対応している場合は、圧痕画像の取得、圧痕の測定、硬度値の計算、データの保存、レポートの生成、硬度プロファイル曲線の作成が可能です。 ビッカース硬度試験、マイクロビッカース硬度試験、ブリネル硬度試験は、光学的な圧痕測定を必要とするため、この方法によって大きな恩恵を受ける。 はい、システムがマイクロビッカース硬度プロファイルテスト、点間距離記録、および硬度曲線生成をサポートしている場合です。 必ずしもそうとは限りません。基本的なロックウェル硬度試験ではデジタル値のみが必要な場合もありますが、データ出力機能やレポート機能は、バッチ記録や顧客向けレポートに役立ちます。6. ソフトウェアを注文する前に購入者が確認すべき事項
ソフトウェアアイテム 基本設定 詳細設定 測定 手動または補助による測定 画像の自動計測と値計算 レポートのエクスポート 基本データ出力 PDF、Excel、画像、曲線、およびカスタマイズされたレポートレイアウト ケースの奥行き 値は別々に記録されます 硬度プロファイル曲線と有効浸炭深さの計算 ステージコントロール 手動ポイント移動 座標記録または電動XYステージの統合 見積もりを依頼する前に確認すべき重要な質問
結論：ソフトウェアによって硬度試験が追跡可能な品質管理システムに変わる
よくある質問
自動硬度試験ソフトウェアは何をするものですか？
どの硬度試験に画像計測ソフトウェアが必要ですか？
ソフトウェアでケース深度曲線を生成できますか？
ロックウェル硬度試験にはソフトウェアが必要ですか？
